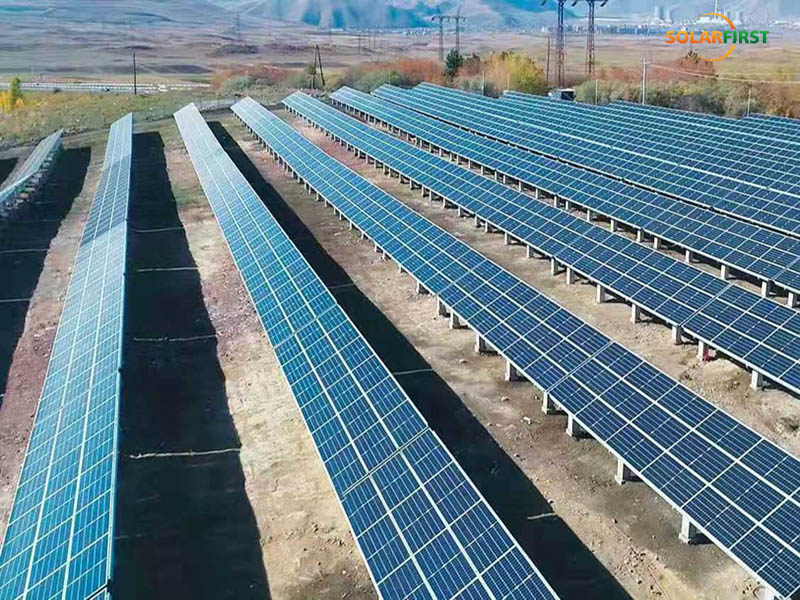

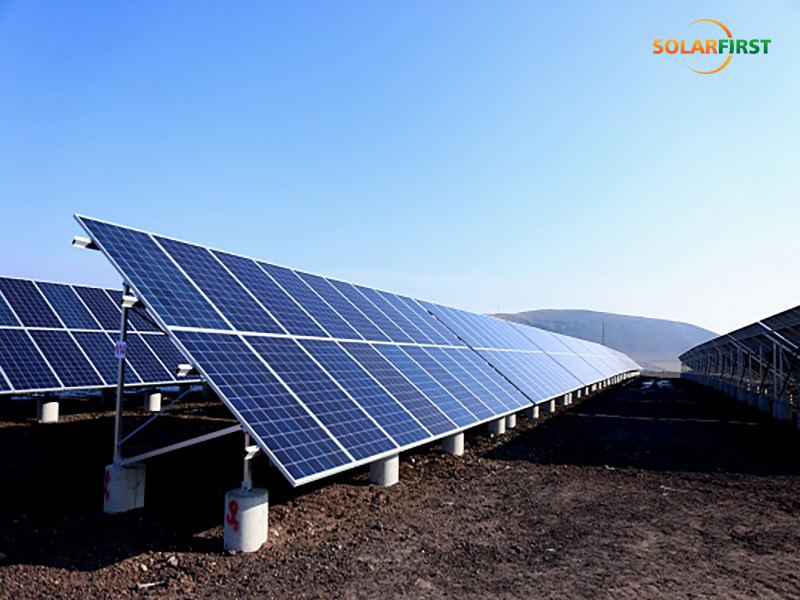

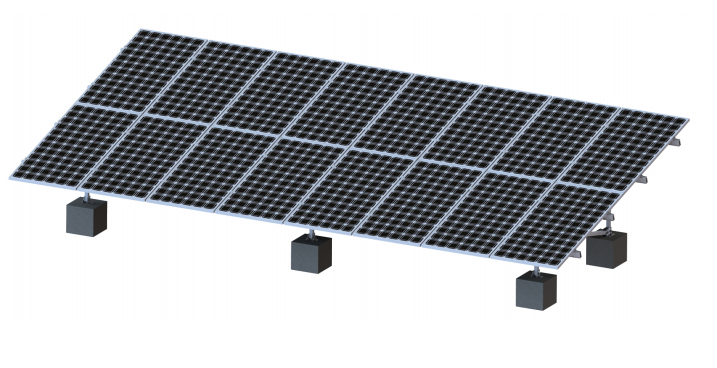

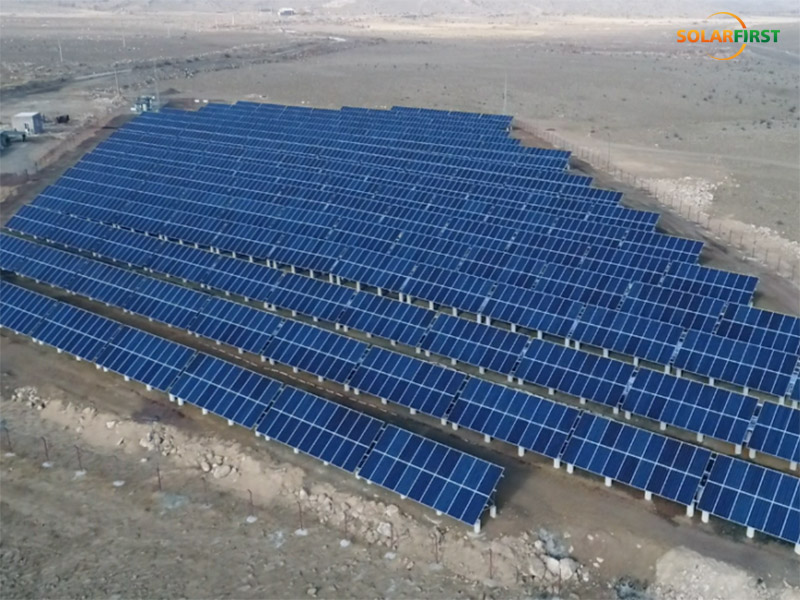

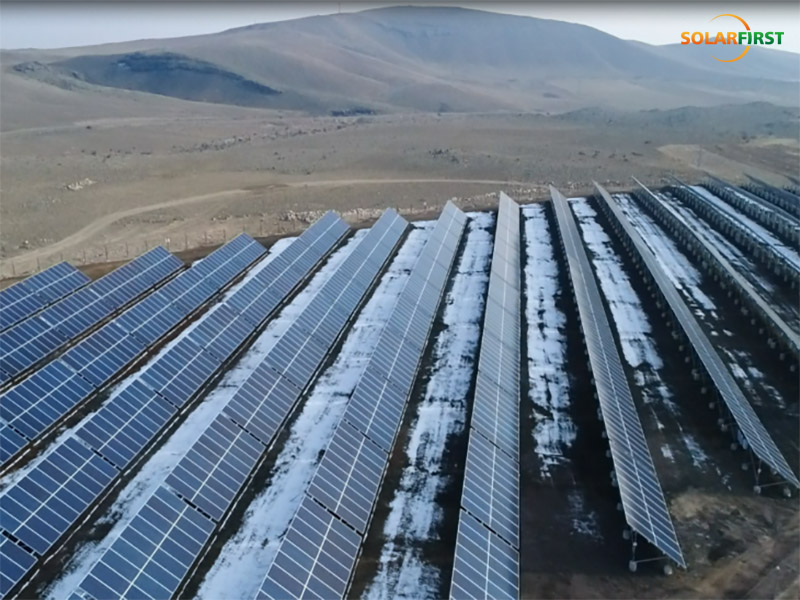

Система наземного крепления солнечных батарей применяется в крупных коммерческих солнечных электростанциях для коммунального обслуживания. Это система с одним столбом, которая подходит как для рамных, так и для бескаркасных модулей.
Оплата:
T/TПроисхождение продукта:
Xiamen ChinaПорт доставки:
XiamenВремя упреждения:
2 weeks
SolFirsTech Описание продукта:
1. Обзор

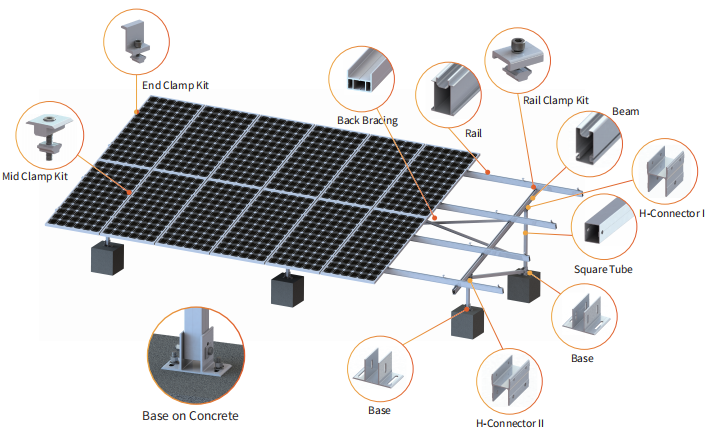

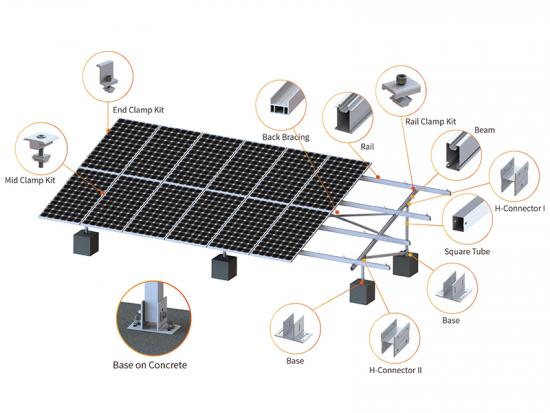

Система наземного крепления солнечных батарей Разработан для монтажа системы солнечных батарей на открытых площадках. Устойчивость и безопасность этого продукта соответствует международным законам о строительной механике и строительстве. Система наземного монтажа может быть установлен на различных фундаментных решениях, такие как бетон с предварительно зарытым болтом, прямой зарытый и винт заземления . Этот продукт собран из горячеоцинкованной стали и анодированного алюминиевого сплава, с отличной антикоррозионной защитой, подходит для использования на открытом воздухе. Согласно практическим требованиям, система может быть спланирована и настроена на заводе, чтобы избежать сварки и резки на месте, что экономит ваше время и деньги.
2. Особенности
1). Простая установка:
Планирование и обработка на заводе экономят ваше время и деньги.
2). Большая гибкость:
Мощность наземного массива может быть от киловатта до мегаватта.
3). Устойчивость и безопасность:
Проектирование и проверка конструкции в соответствии с нормами строительной механики и строительными актами.
4). Отличная продолжительность:
Для использования на открытом воздухе все материалы подбираются с высококлассной антикоррозийной защитой.
3. Основные технические параметры
| Место установки: | Открытое поле |
| Угол наклона: | 10-60градусов |
| Высота здания: | до 20м |
| Макс. сопротивление ветру: | до 60м/с |
| Снеговая нагрузка: | до 1,4 кН/м2 |
| Стандарты: | GB50009-2012, EN1990: 2002, ASE7-05, AS/NZS1170, JIS C8955: 2017, GB50429-2007 |
| Материал: | Высококачественный алюминиевый сплав, нержавеющая сталь, оцинкованная сталь |
| Решение для фундамента: | Бетон с предварительно заглубленным болтом, непосредственно заглубленный, винтовой сваи и т. д. |
| Цвет: | Натуральный или факультативный |
| Антикоррозийное: | Анодированный, оцинкованный горячим способом |
| Гарантия: | 10 лет |
| Продолжительность: | Более 20 лет |
4. Применение
Простота установки — простая конструкция и предварительно собранные компоненты обеспечивают быструю и легкую установку.
Светодиодный уличный светильник на солнечных батареях, простая конструкция, практичность, легкая установка, питание от солнечной энергии, экономия энергии и экологичность.
Характеристики ·Интеграция фотоэлектрических зданий, красивый внешний вид ·Отличное сочетание с фотоэлектрическими модулями для навеса для машины с хорошей выработкой электроэнергии ·Фотоэлектрическая генерация энергии является энергосберегающей и экологически чистой. ·Никаких выбросов, никакого шума, никакого загрязнения ·Может поставлять электроэнергию в сеть, получать счета за солнечную энергию Приложение ·Фабрика ·Прибегнуть ·Коммерческое здание ·Конференц-центр ·Офисное здание ·Открытая парковка ·Отель Параметры системы Мощность системы 21.45КВт Мощность солнечных панелей 550 Вт Количество солнечных панелей 39 фото Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Номинальная выходная мощность инвертора 20КВт Максимальная выходная мощность 22кВА Номинальное напряжение сети 3/Н/З, 400В Номинальная частота сети 50 Гц Максимальная эффективность 98. 60% Защита от островного эффекта ДА Защита от обратного подключения постоянного тока ДА Защита от короткого замыкания переменного тока ДА Защита от тока утечки ДА Уровень защиты от проникновения IP66 Рабочая температура -25~+60°С Метод охлаждения Естественное охлаждение Максимальная рабочая высота 4км Коммуникация 4G (опционально)/WiFi (опционально) Выходной медный кабель переменного тока 1 НАБОР Распределительная коробка 1 НАБОР Зарядная куча 2 комплекта интегрированных зарядных устройств постоянного тока мощностью 120 кВт Входное и выходное напряжение зарядного устройства Входное напряжение: 380 В переменного тока Выходное напряжение: 200-1000 В Вспомогательный материал 1 НАБОР Тип крепления фотоэлектрических систем Крепление из алюминия/углеродистой стали (один комплект)
Работа с тонкопленочным солнечным модулем, стеклянным солнечным модулем, безрамным солнечным модулем Нет.q` Название продукта Картина SolFirsTech-BM-EC80 Комплект концевых зажимов для безрамного модуля SolFirsTech-BM-IC80 Комплект среднего зажима для безрамного модуля SolFirsTech-MC-HP12 Комплект среднего зажима SolFirsTech-MC-HP18 Комплект концевого зажима SolFirsTech-MC-SolFirsTech71 Комплект концевого зажима SolFirsTech-MCSolFirsTech70 Комплект среднего зажима SolFirsTech-EC-F35-50 Комплект регулируемых концевых зажимов
Ветряная и солнечная энергия два режим зарядки Солнечный уличный фонарь
Тонкопленочные зажимы для солнечных панелей, размер 80 мм, 120 мм, 150 мм. Применение для модуля Тонкопленочный безрамный солнечный модуль толщиной 6-9 мм.
Особенности и характеристики Высокая адаптивность Высокая адаптивность Адаптируемость к перепадам уклонов на неровной местности в направлении NS до 15% Высокая стабильность Многоточечный привод значительно увеличивает сопротивление ветровому кручению и критическую скорость ветра. Совместимость Совместимость с солнечными модулями с ячейками 182/210 мм Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания Надежность Независимая система управления помогает контролировать работу, вовремя находить точки отказа и снижать потери выходной мощности. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Разумный дизайн Устойчивость обеспечивается за счет эксклюзивной конструкции и строгих испытаний в аэродинамической трубе. Структура трекера Технология отслеживания Горизонтальный одноосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания ±45° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 45 м/с (ASCE 7-10) Модулей на трекер ≤120 модулей (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Поворотный привод / Линейный привод Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Характеристики · Эффективное преобразование энергии, «подключи и работай», не нужно ждать · Интеллектуальная схема, стабилизированная выходная мощность при 5 В, соответствующий стабильный выходной ток, избежание повреждения зарядного оборудования · Прочный, водонепроницаемый, устойчивый к коррозии материал ETFE, длительный срок службы · Для кемпинга/походов Приложение Места для внешнего электропитания постоянного тока Параметры системы
Цельный винтовой свайный фундамент может использоваться во многих областях, таких как солнечные системы, строительство таймерных рам, рекламные и дорожные системы, городское садово-парковое и ландшафтное строительство, флагштоки и т. д.
Технические подробности Описание конструкции: Данное решение применимо на земляной или бетонной крыше с небольшим уклоном. Легкая структура, высокая прочность, хорошая гибкость. Установка Земля/Бетонная крыша Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Угол наклона 0~60° Стандарты А GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии
Серия кровельных зажимов SolFirsTech-RC Размеры (мм) А Б С(°) SolFirsTech-RC-08 28 34 122 SolFirsTech-RC-0 9 20 20 123 SolFirsTech-RC- 10 20 20 123 SolFirsTech-RC- 11 25 23.8 132 SolFirsTech-RC- 18 22 16 120 SolFirsTech-RC- 21 52 12 135 SolFirsTech-RC- 22 33.7 18 135 SolFirsTech-RC- 23 33.7 18 135 Технические подробности Установка Металлическая Крыша Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Угол наклона Параллельно поверхности крыши Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии
Превосходное качество нержавеющей стали и алюминия обеспечивает максимально прочное крепление. Пожалуйста, выберите подходящий продукт для вашей кровли. Или просто сообщите нам параметры вашей крыши, и мы подберем для вас наиболее подходящий вариант.
