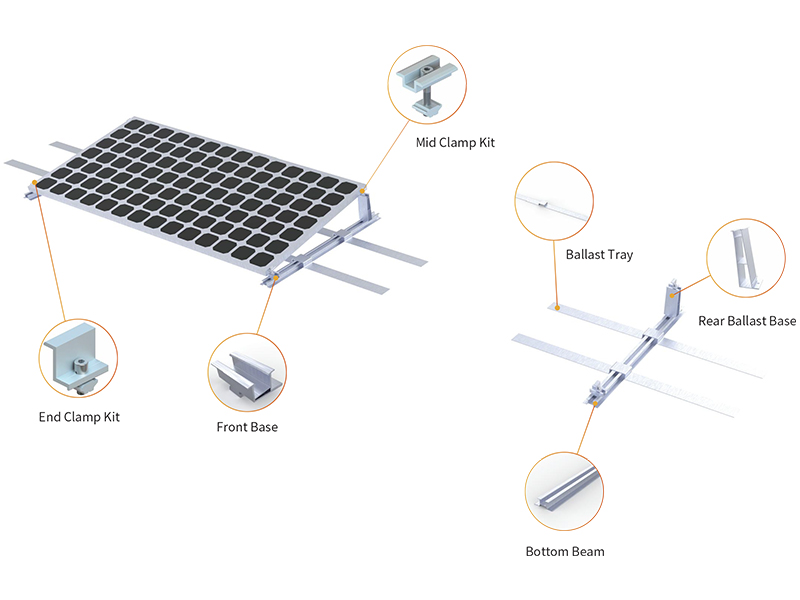

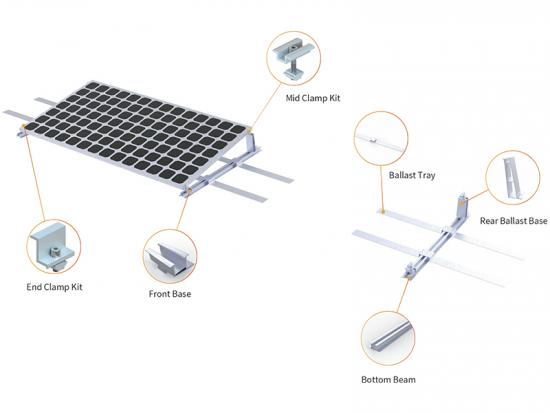

Это решение также применимо на земляной или бетонной крыше с небольшим уклоном. Его структура легкая, с высокой прочностью и хорошей гибкостью.
|
Технические подробности
|
|
|
Описание конструкции: Это решение также применимо на земляной или бетонной крыше с небольшим уклоном. Его структура легкая с высокой прочностью и
г) хорошая гибкость.
|
|
|
Установка |
Земля /Бетонная крыша |
|
Ветер Нагрузка |
до 60м/с |
|
Снеговая нагрузка |
1,4 кН/м² |
|
Угол наклона |
5 ° , 10° , 1 5° |
|
Стандарты |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Материал |
Анодированный алюминий А L6005-T5, нержавеющая сталь SUS304 |
|
Гарантия |
Гарантия 10 лет |
Алюминиевые L-образные ножки SolFirsTech используются в системах крепления солнечных батарей на металлической крыше. Мы можем предоставить бесплатный дизайн и образец для тестирования.
Место установки Крыша Тип Нерегулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
Этапы установки Технические подробности Установка Земля Фундамент Винт для бетона / Бетон Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50017-2017 Материал Горячеоцинкованная сталь, анодированный алюминий AL6005-T5, сталь с предварительно нанесенным покрытием Zn-Al-Mg, Гарантия 10 Лет гарантии
Этапы установки Аксессуары Технические подробности Установка Г круглый Фундамент Винтовая свая / Бетон ете Ветровая нагрузка до 60 РС Снеговая нагрузка 1.4 кн /м² Стандарты GB50009-2012, EN1990: 2002, ASE7-05, AS/NZS1170, JIS C8955: 2017, GB50017-2017 Материал Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, предварительно покрытая Zn-Al-Mg сталь, нержавеющая сталь SUS304 Гарантия Гарантия 10 лет
Место установки Крыша Тип Нерегулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
Тонкопленочные зажимы для солнечных панелей, размер 80 мм, 120 мм, 150 мм. Применение для модуля Тонкопленочный безрамный солнечный модуль толщиной 6-9 мм.
Особенности и характеристики Высокая адаптивность Адаптируется практически к любой местности Высокая стабильность Структура «елочка», многоточечная поддержка, квадратная ячеистая конструкция Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания Надежность Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Структура трекера Технология отслеживания Двухосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания Азимут ±120°, Угол места 0-60° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 35 м/с (ASCE 7-10) Модулей на трекер Модули W40 (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Независимый Фонд Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Превосходное качество нержавеющей стали и алюминия обеспечивает максимально прочное крепление. Пожалуйста, выберите подходящий продукт для вашей кровли. Или просто сообщите нам параметры вашей крыши, и мы подберем для вас наиболее подходящий вариант.
Технические подробности Установка Земля Фундамент PHC/Буровая свая Макет модулей Один ряд в портретной ориентации Один пролет ≤50м Ветровая нагрузка 0,45 кН/м2 (регулируется в соответствии с проектом) Снеговая нагрузка 0,15 КН/м2 (регулируется в соответствии с проектом) Угол наклона ≤15° Стандарты GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 Материал Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, предварительно покрытая Zn-Al-Mg сталь, нержавеющая сталь SUS304 Гарантия Гарантия 10 лет
Система наземного крепления солнечных батарей применяется в крупных коммерческих солнечных электростанциях для коммунального обслуживания. Это система с одним столбом, которая подходит как для рамных, так и для бескаркасных модулей.
Характеристики ·Двухъядерный дизайн микроконтроллера, отличная производительность ·Можно переключаться между режимами питания от сети (режим энергосбережения) и аккумулятора, что обеспечивает гибкость применения. ·Выход переменного тока с чистой синусоидой, который может адаптироваться к различным типам нагрузок ·Широкий диапазон входного напряжения, высокоточный выход, полностью автоматическое напряжение функция стабилизации ·ЖК-модуль отображает рабочие параметры оборудования в режиме реального времени, четкая индикация состояния работы ·Комплексная функция защиты (перезарядка аккумулятора, защита от высокого напряжения, защита от низкого напряжения, защита от перегрузки, защита от короткого замыкания, защита от перегрева) Приложение ·Дом ·Школа ·Улица ·Пограничная оборона ·Пасторальная область ·Промышленное оборудование ·Оборудование спутниковой связи ·Корабли и другие новые области производства энергии Параметры системы Мощность системы 1КВт 3КВт 5КВт 10КВт 15КВт 20КВт Мощность солнечных панелей 335 Вт 420 Вт Количество солнечных панелей 3 ПКС 9 ПКС 12 ПКС 24 ПКС 36 ПКС 48 ПКС Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Коробка сумматора постоянного тока 1 НАБОР Контроллер 24В40А 48В60А 96В50А 216В50А 216В75А 216В100А Литиевая батарея/Свинцово-кислотная батарея (Gel) 24В 48В 96В 216В Емкость аккумулятора 200Ач 250Ач 200Ач 300Ач 400Ач Напряжение на входе переменного тока инвертора 170-275В Частота входного переменного тока инвертора 45-65Гц Номинальная выходная мощность инвертора вне сети 0,8 кВт 2. 4 кВт 4КВт 8КВт 12КВт 16КВт Максимальная выходная мощность на стороне, не подключенной к сети 1KVA30S 3KVA30s 5KVA30s 10кВА10мин 15 кВА10 мин 20кВА10мин Номинальное выходное напряжение на стороне, не подключенной к сети 1/Н/З, 220В Номинальная выходная частота на стороне, не подключенной к сети 50 Гц Рабочая температура 0 ~ +40 °С Метод охлаждения Воздушное охлаждение Выходной медный кабель переменного тока 1 НАБОР Распределительная коробка 1 НАБОР Вспомогательный материал 1 НАБОР Тип кронштейна фотоэлектрического типа Кронштейн из алюминия/углеродистой стали (один комплект) Электрические нагрузки для автономной солнечной системы мощностью 3 кВт Электрооборудование Нет. Мощность (Вт) Ежедневные расходы (ч) Общее потребление электроэнергии (Вт·ч) Настольный вентилятор 2 45 5 450 Светодиодные фонари 4 2/3/5Z7 6 204 телевизор 1 100 4 400 Микроволновая печь 600 0,5 300 Соковыжималка 300 0,6 180 Холодильник 150 24 150*24*0,8=2880 Кондиционер 1100 6 1100*6*0.8=5280 Общее потребление электроэнергии 9694
SolFirsTechPVROOF — это серия алюминиевых водонепроницаемых навесов, которые сочетают в себе строительную конструкцию и генерацию электроэнергии, а также обеспечивают функции защиты от ветра, снега, водонепроницаемости, светопропускания. Эта серия имеет компактную структуру, отличный внешний вид. и высокая приспособляемость к большинство сайтов. Водонепроницаемая конструкция + солнечная фотоэлектрическая система, экологичная удобная замена традиционному навесу.
