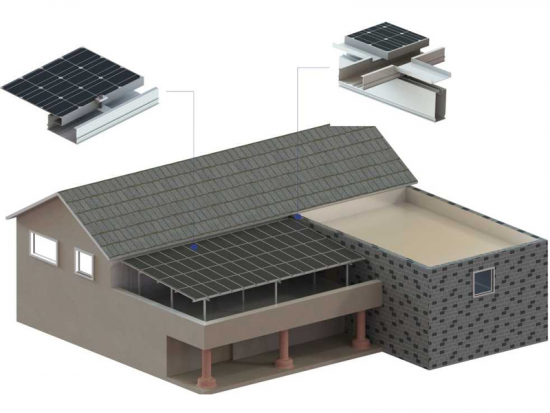

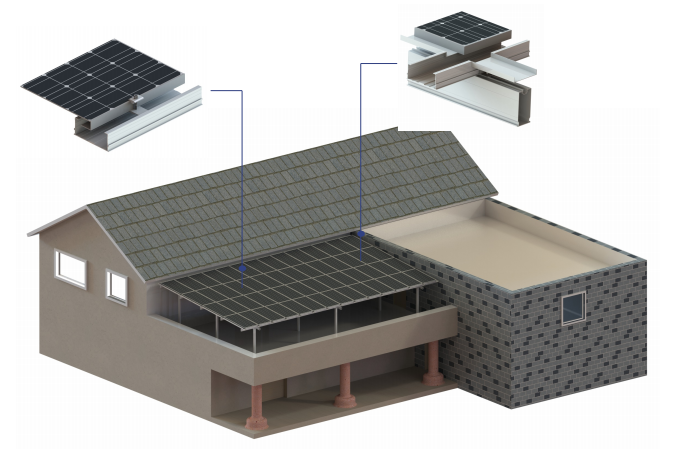

SolFirsTechPVROOF — это серия алюминиевых водонепроницаемых навесов, которые сочетают в себе строительную конструкцию и генерацию электроэнергии, а также обеспечивают функции защиты от ветра, снега, водонепроницаемости, светопропускания. Эта серия имеет компактную структуру, отличный внешний вид. и высокая приспособляемость к большинство сайтов.
Водонепроницаемая конструкция + солнечная фотоэлектрическая система, экологичная удобная замена традиционному навесу.
Предмет номер.:
SFPVROOF02Оплата:
T/TПроисхождение продукта:
ChinaВремя упреждения:
30 days
Характеристики:
Адаптация сайта:
5 серий и 48 сечений на выбор. В зависимости от состояния участка мы можем выбрать подходящий материал и разумную конструкцию, которые соответствуют техническим стандартам. Больше выбора для украшения вашего жилого пространства.
Хорошая устойчивость к погодным условиям:
Алюминиевая конструкция с анодированной поверхностью обеспечивает длительный срок службы, устойчивость и устойчивость к коррозии.
Высокая устойчивость к нагрузкам:
В данном решении в соответствии со стандартом EN13830 учитывается снежный покров высотой 35 см и скорость ветра 42 м/с.
Типичные области применения:
Водонепроницаемая зона на доме/вилле Водонепроницаемая зона на крыше Водонепроницаемая зона на металлической крыше
Дополнительные расширения:
Стальная каркасная конструкция, установленная на существующей крыше, функционировала как независимый сарай

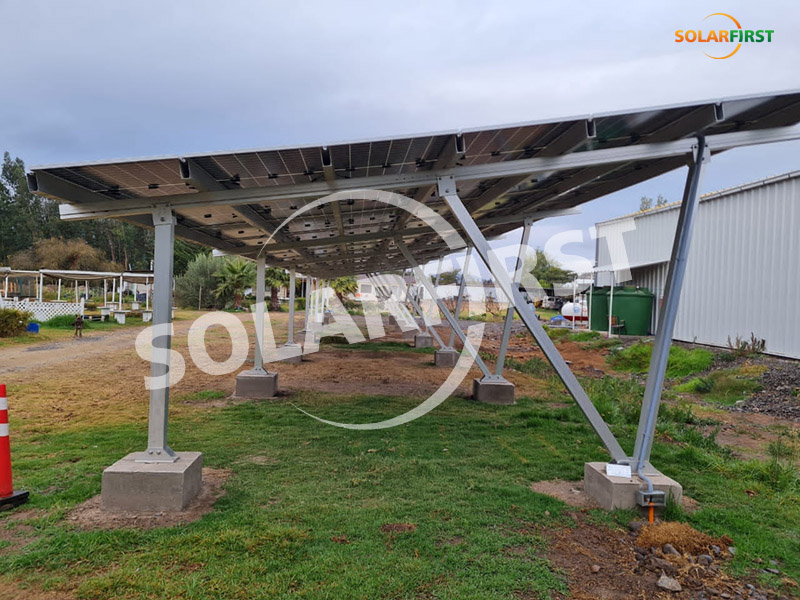

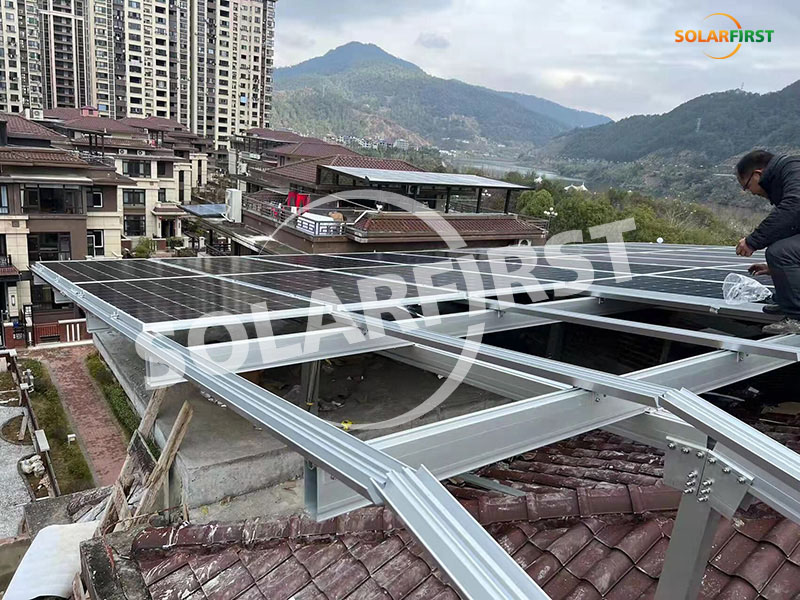

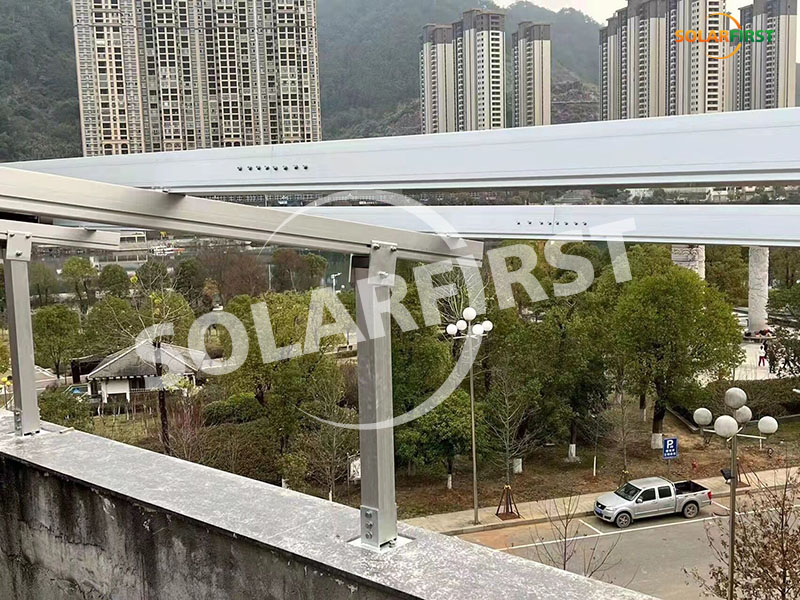

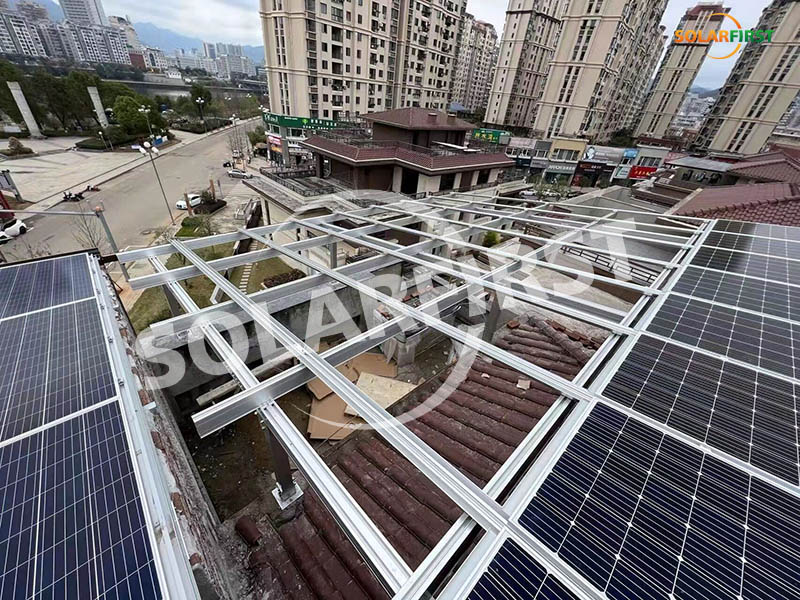

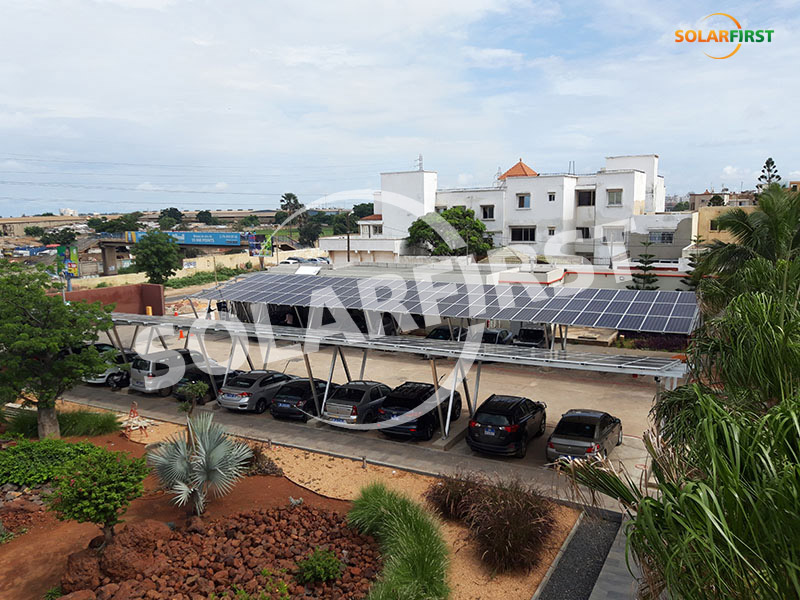

Ссылка на проект
Мы проектируем Регулируемая система крепления удивительно быстрая и простая установка на любую крышу благодаря выдающемуся качеству нержавеющей стали и алюминия, гарантирующему максимальную долговечность кронштейнов.
Сначала солнечная энергия Крыша балласта Монтажный кронштейн подходит для большинства типов крыш с различными кровельными крючками. Благодаря инновационной направляющей и модулю, крепление для черепичной крыши обеспечивает значительно более быструю и легкую установку.
Технические подробности Установка Земля Фундамент PHC/Буровая свая Макет модулей Один ряд в портретной ориентации Один пролет ≤50м Ветровая нагрузка 0,45 кН/м2 (регулируется в соответствии с проектом) Снеговая нагрузка 0,15 КН/м2 (регулируется в соответствии с проектом) Угол наклона ≤15° Стандарты GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 Материал Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, предварительно покрытая Zn-Al-Mg сталь, нержавеющая сталь SUS304 Гарантия Гарантия 10 лет
Многорядная структура типа Многорядная конструкция установки модулей может повысить коэффициент использования земли, повысить эффективность выработки электроэнергии и увеличить экономические выгоды. Рекомендуемый угол наклона: менее 15° Рекомендуемая среда: Высокая снеговая и ветровая нагрузка. Структура типа L Конструкция фиксируется двумя открытыми посты. Стабильно и удобно в установке. Рекомендуемая среда: Низкий снеговая и ветровая нагрузка. Технологический нические детали Установка Гроун г Ветровая нагрузка до 60м/с Снеговая нагрузка 1 .4кН/м² Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Ано г А алюминий АЛ 6005-Т5 , Горячеоцинкованная сталь, С Нержавеющая сталь SUS304 Гарантия 1 0 Лет гарантии
Место установки Крыша Тип Регулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
Характеристики ·Сверхнизкое пусковое напряжение, сверхширокий диапазон напряжений · Поддержка функции предотвращения обратного потока ·Поддержка RS485, Wi-Fi, GPRS различных методов связи · Технология автоматической стабилизации напряжения, адаптирующаяся к сложной сети. · Встроенный автоматический выключатель, может предотвратить 99% риска возгорания (опционально). ·Простота установки и обслуживания Приложение ·Домашнее хозяйство ·Овощная теплица ·Рыбный пруд Мощность системы 3.6КВт 6КВт 10КВт 15КВт 20 Вт 30КВт Мощность солнечных панелей 450 Вт 430 Вт 420 Вт Количество солнечных панелей 8 ПКС 14 шт. 24 шт. 36 шт. 48 шт. 72 шт. Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Номинальная выходная мощность инвертора 3КВт 5КВт 8КВт 12КВт 17КВт 25КВт Максимальная выходная мощность 3.3 кВА 5.5 кВА 8.8 кВА 13.2 кВА 18.7 кВА 27,5 кВА Номинальное напряжение сети 1/Н/З.220В 3/Н/З,400В Диапазон напряжения сети 180~276 В переменного тока 270 〜 480 В переменного тока Номинальная частота сети 50 Гц Диапазон частот сетки 45~55Гц Максимальная эффективность 98.20% 98.50% Защита от островного эффекта ДА Защита от обратного подключения постоянного тока ДА Защита от короткого замыкания переменного тока ДА Защита от тока утечки ДА Уровень защиты IP65 Рабочая температура -25 〜 +60°С Метод охлаждения Естественное охлаждение Максимальная рабочая высота 4км Коммуникация 4G (опционально)/WiFi (опционально) Выходной медный кабель переменного тока 1 НАБОР Распределительная коробка 1 НАБОР Вспомогательный материал 1 НАБОР Тип крепления фотоэлектрических систем Крепление из алюминия/углеродистой стали (один комплект)
Этапы установки Аксессуары Технические подробности Установка Г круглый Фундамент Винтовая свая / Бетон ете Ветровая нагрузка до 60 РС Снеговая нагрузка 1.4 кн /м² Стандарты GB50009-2012, EN1990: 2002, ASE7-05, AS/NZS1170, JIS C8955: 2017, GB50017-2017 Материал Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, предварительно покрытая Zn-Al-Mg сталь, нержавеющая сталь SUS304 Гарантия Гарантия 10 лет
Кронштейны с Г-образными ножками для крепления солнечных батарей на жестяной крыше, очень простая установка.
Особенности и характеристики Высокая адаптивность Адаптируемость к перепадам уклонов на неровной местности в направлении NS до 15% Меньше ворса с Конструкция модуля 2P позволяет экономить свайные фундаменты (до 140 шт./МВт) и значительно снизить стоимость Совместимость Совместимость с солнечными модулями с ячейками 182/210 мм Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания Надежность Независимая система управления помогает контролировать работу, вовремя находить точки отказа и снижать потери выходной мощности. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Разумный дизайн Устойчивость обеспечивается за счет эксклюзивной конструкции и строгих испытаний в аэродинамической трубе. Структура трекера Технология отслеживания Горизонтальный одноосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания ±45°/±60° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 35 м/с (ASCE 7-10) Модулей на трекер ≤60 модулей (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Поворотный привод Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Системы фундаментов с винтовыми сваями — это интеллектуальный альтернативный метод крепления для всех типов установок с анкерами, требующих прочного фундамента. Испытания, проведенные в грунтах различной плотности, показали явное преимущество во всех аспектах, от ветровых нагрузок и бокового натяжения до горизонтальной нагрузки и подъема, по сравнению с бетонными фундаментами, которые удерживаются в грунте в основном за счет собственного веса.
Превосходное качество нержавеющей стали и алюминия обеспечивает максимально прочное крепление. Пожалуйста, выберите подходящий продукт для вашей кровли. Или просто сообщите нам параметры вашей крыши, и мы подберем для вас наиболее подходящий вариант.
Характеристики ·Интеграция, простота установки и обслуживания, низкие эксплуатационные расходы, высокая эффективность и безопасность, экономичность и практичность ·Откачка воды из глубоких скважин для орошения сельскохозяйственных угодий или питья, эффективное решение проблема водоснабжения в районах, где не хватает воды и электричества · Фотоэлектрическая генерация электроэнергии не создает шума, не представляет никакой опасности для населения, экономит энергию, экологичность и широкий спектр применения Приложение ·Районы с нехваткой воды и электроэнергии ·Рассчитан на глубокую воду Технические характеристики солнечной насосной системы переменного тока Мощность солнечных панелей 1800 Вт 2400 Вт 3400 Вт 4500 Вт 6000 Вт 8500 Вт 13500 Вт 22500 Вт 31550 Вт 40800 Вт Напряжение солнечной панели 210-450В 350-800В Номинальная мощность водяного насоса 1100 Вт 1500 Вт 220 0 Вт 30 00Вт 4 000Вт 5500 Вт 9000 Вт 15000Вт 22000Вт 30000Вт Номинальное напряжение водяного насоса 220 В переменного тока переменный ток 380 В Максимальная высота подъема водяного насоса 120м 110м 235м 120м 105м 220м 100м 160м 210м 245м Максимальный расход водяного насоса 3.8 3 /час 5м 3 /час 10 м 3 /час 18м 3 /час 10м 3 /час 53м 3 /час 75м 3 /час Наружный диаметр водяного насоса 3 дюйма 4дюйма 6 дюймов Диаметр выходного отверстия насоса 1 дюйм 1,25 дюйма 1.5 дюйм 2 дюйма 1,5 дюйма 3 дюйма Материал водяного насоса Нержавеющая сталь Насос для транспортировки среды Вода Тип крепления фотоэлектрических систем Монтаж на земле
