Оплата:
T/TПроисхождение продукта:
Xiamen ChinaПорт доставки:
XiamenВремя упреждения:
2 weeks
Описание продукта:

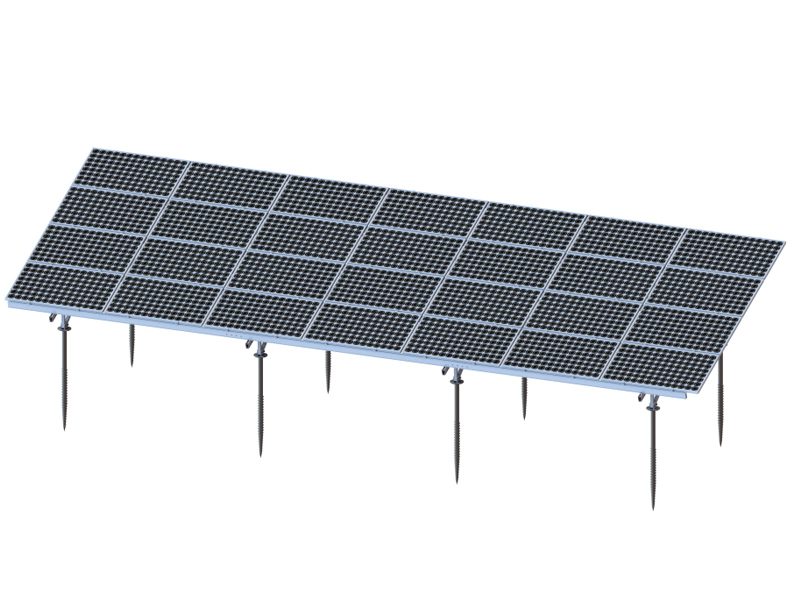

Система крепления солнечных батарей на бетонном фундаменте для фотоэлектрической станции
| Тип: | Комплект для наземного монтажа солнечных батарей |
| Место установки: | В зависимости от типа грунта |
| Материал: | Алюминий6063 T3-T5;Сталь |
| Материал крепления: | Алюминий |
| Антикоррозионное: | Горячеоцинкованный |
| Скорость ветра, необходимая для выживания: | < 60м/с |
| Расчетная снеговая нагрузка: | До 1,4 кН/кв. м |
| Тип солнечной панели: | Рамочный или безрамочный |
| Ориентация панели: | Поперечный или вертикальный |
| Стандарт проектирования: | CE;IOS9001 |
| Гарантия качества: | 12-25 лет |
| Продолжительность: | Более 20 лет |
| Срок поставки: | 7-15 дней |
| Упаковка: | Стандартная упаковка |
Преимущества следующие:
1. T-образные соединители: экономия времени на монтаж не менее 40%
2. Квадратная труба жесткости: прочность опоры увеличивается как минимум на 30%.
3. Многопанельные массивы: соответствуют требованиям проекта солнечной электростанции.
4. Более низкая и конкурентоспособная цена.
5. Высокая прочность и устойчивость к ржавчине.

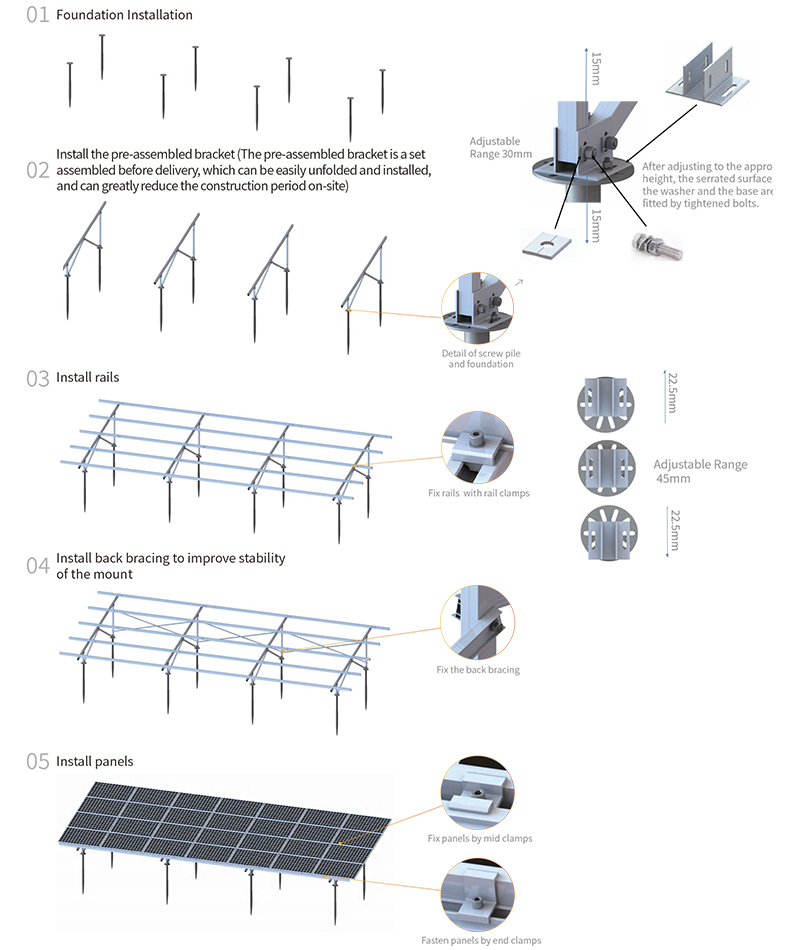

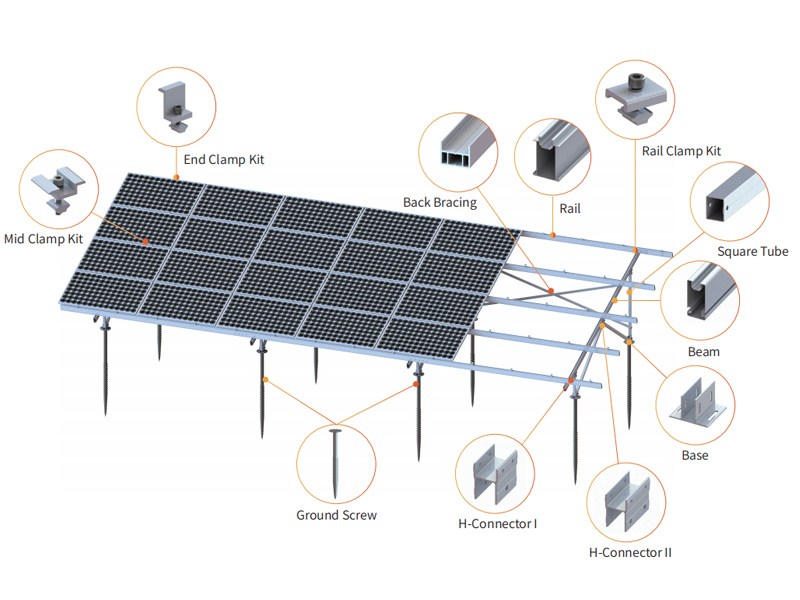

Этапы установки
Технические подробности
Установка
Земля
Ветровая нагрузка
до 60м/с
Снеговая нагрузка
1,4 кН/м²
Стандарты
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007
Материал
Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304
Гарантия
10
Лет гарантии

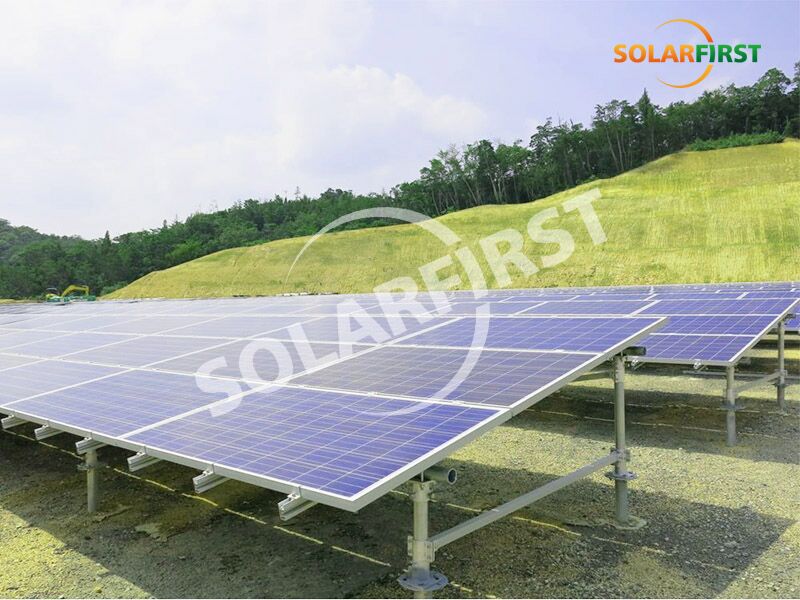

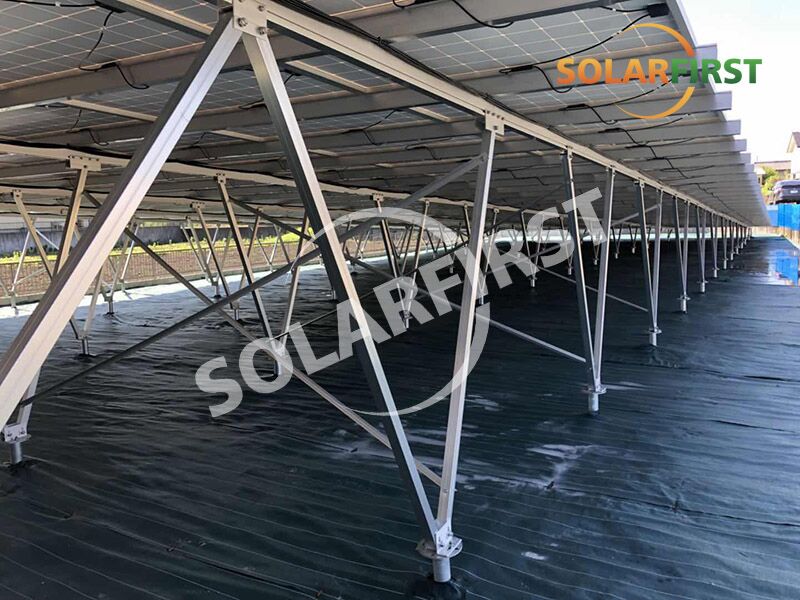

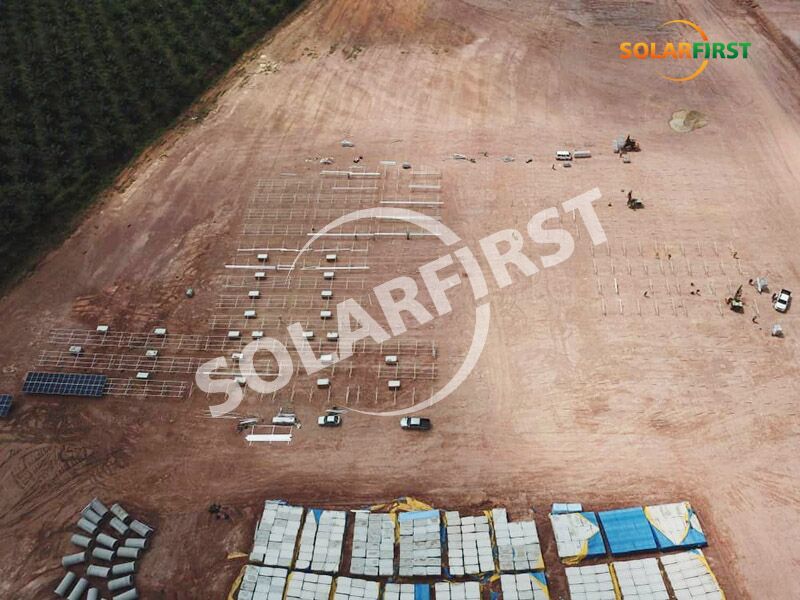

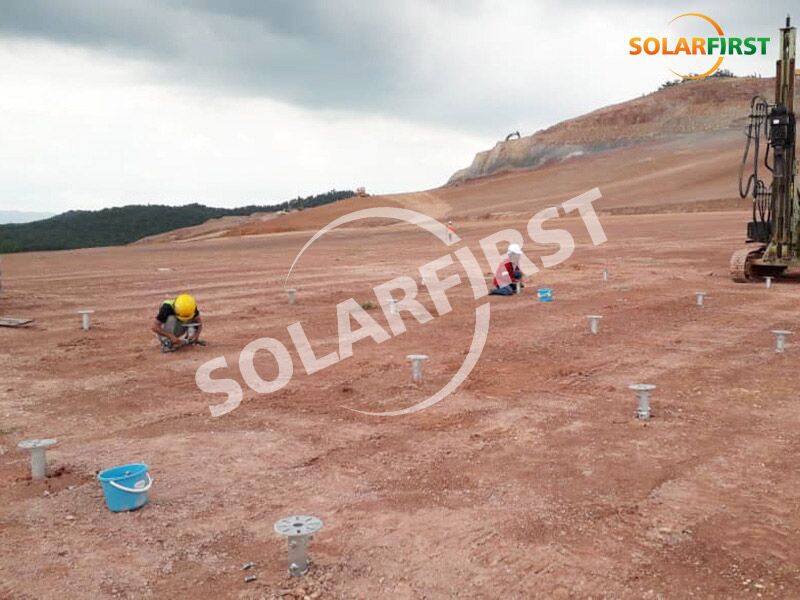

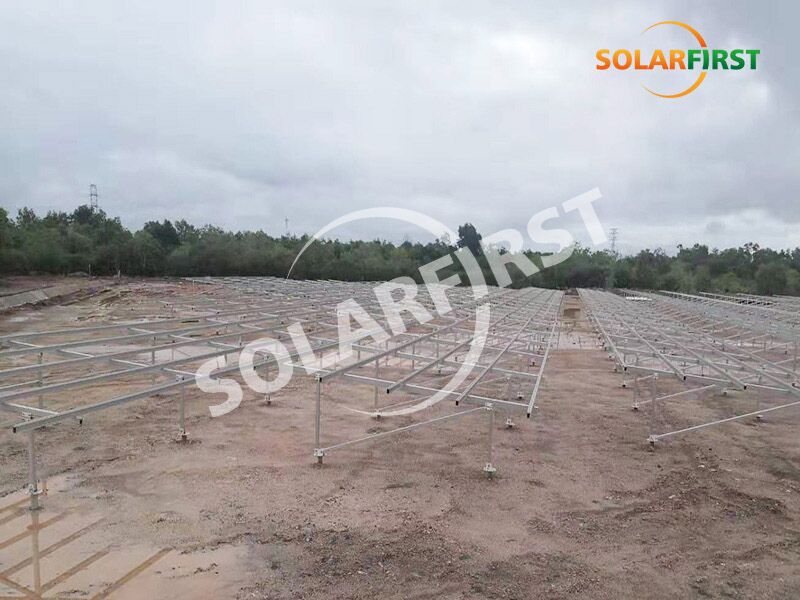

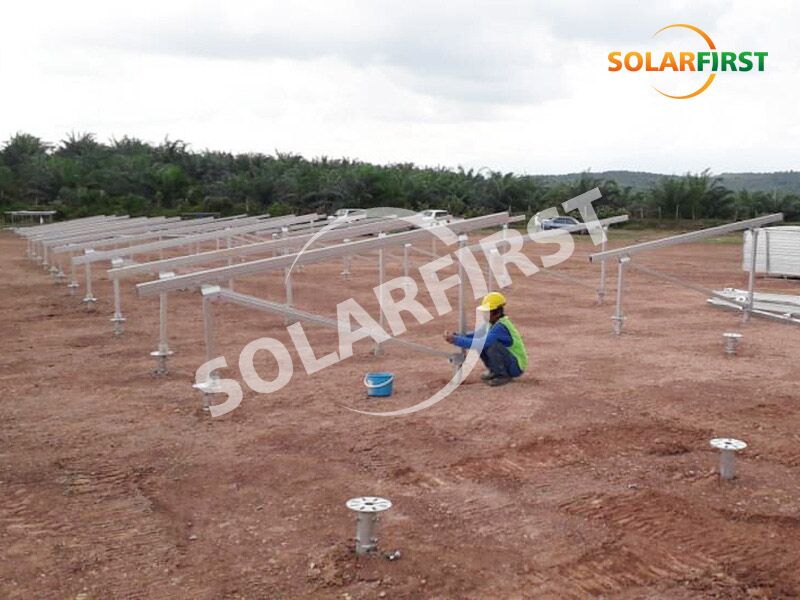

Ссылка на проект
Система наземного крепления солнечных батарей применяется в крупных коммерческих солнечных электростанциях для коммунального обслуживания. Это система с одним столбом, которая подходит как для рамных, так и для бескаркасных модулей.
Характеристики ·Стабильная и надежная гибридная система «Ветро-солнечная» ·Экономически эффективно ·Гибкое развертывание ·Многочисленные области применения ·Низкие затраты на обслуживание ·Высокий уровень системной интеграции, небольшая площадь земли Приложение ·Демонстрация научного исследования ·Базовая станция связи ·Бытовое электроснабжение ·Гидрологический мониторинг ·Профилактика лесных пожаров ·Пограничный пост ·Электроснабжение острова Параметры системы Мощность солнечных панелей 200 Вт 250 Вт 250 Вт Количество солнечных панелей 2 ПКС 4 шт. 6 шт. Ветровая турбина с горизонтальной осью 1КВт 2КВт 3КВт Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Гибридный контроллер ветро-солнечного электропитания 1КВт 2КВт 3КВт Литиевая батарея/Свинцово-кислотная батарея (Gel) 24В 48В Емкость аккумулятора 200Ач 200Ач 300Ач Напряжение на входе переменного тока инвертора 170-275В Частота входного переменного тока инвертора 45-65Гц Номинальная выходная мощность инвертора вне сети 1КВт 2КВт 3КВт Максимальная выходная мощность на стороне, не подключенной к сети 1.2 кВА,30S 2. 4 кВА, 30S 3. 6 кВА, 30S Номинальное выходное напряжение на стороне, не подключенной к сети 1/Н/З, 220В Номинальная выходная частота на стороне, не подключенной к сети 50 Гц Время переключения
Особенности и характеристики Высокая адаптивность Высокая адаптивность Адаптируемость к перепадам уклонов на неровной местности в направлении NS до 15% Высокая стабильность Многоточечный привод значительно увеличивает сопротивление ветровому кручению и критическую скорость ветра. Совместимость Совместимость с солнечными модулями с ячейками 182/210 мм Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания Надежность Независимая система управления помогает контролировать работу, вовремя находить точки отказа и снижать потери выходной мощности. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Разумный дизайн Устойчивость обеспечивается за счет эксклюзивной конструкции и строгих испытаний в аэродинамической трубе. Структура трекера Технология отслеживания Горизонтальный одноосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания ±45° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 45 м/с (ASCE 7-10) Модулей на трекер ≤120 модулей (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Поворотный привод / Линейный привод Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Системы фундаментов с винтовыми сваями — это интеллектуальный альтернативный метод крепления для всех типов установок с анкерами, требующих прочного фундамента. Испытания, проведенные в грунтах различной плотности, показали явное преимущество во всех аспектах, от ветровых нагрузок и бокового натяжения до горизонтальной нагрузки и подъема, по сравнению с бетонными фундаментами, которые удерживаются в грунте в основном за счет собственного веса.
Описание конструкции: Подходит для двунаправленной балластной системы «елочка», которая может более эффективно противостоять воздействию отрицательного давления ветра.
Система наземного крепления солнечных батарей применяется в крупных коммерческих солнечных электростанциях для коммунального обслуживания. Это система с одним столбом, которая подходит как для рамных, так и для бескаркасных модулей.
Треугольник Система крепления на крыше Регулируемый солнечный кронштейн подходят для большинства доступных солнечных панелей и могут легко масштабироваться от небольших до крупных установок. Компания SolFirsTech осуществляет строгий контроль, чтобы гарантировать прочность конструкции и срок службы системы.
Для разных видов черепичной кровли требуются разные крючки для черепицы, в зависимости от формы черепичной кровли, Вы можете выбрать подходящий крючок в соответствии с типом вашей крыши.
Горизонтальный одноосевой трекер
Место установки Крыша Тип Нерегулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
Горизонтальный одноосевой трекер
Светодиодный уличный светильник на солнечных батареях, простая конструкция, практичность, легкая установка, питание от солнечной энергии, экономия энергии и экологичность.
