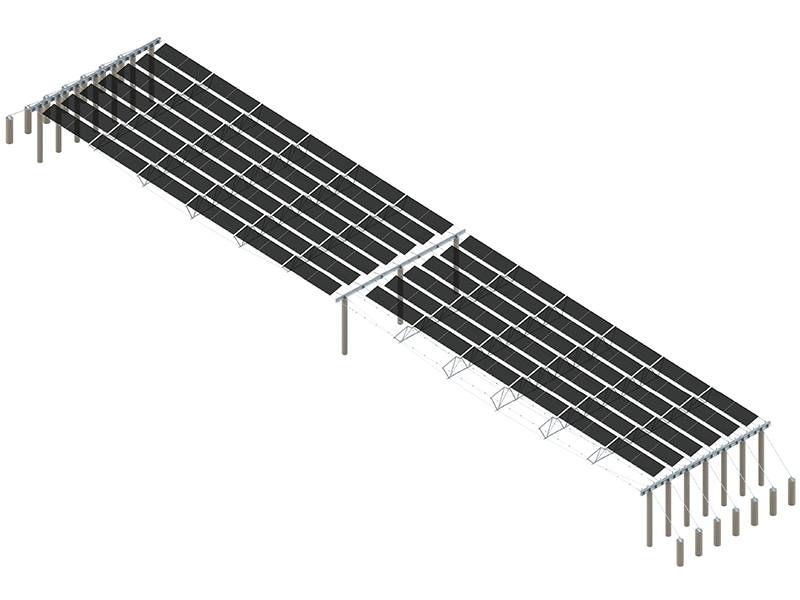

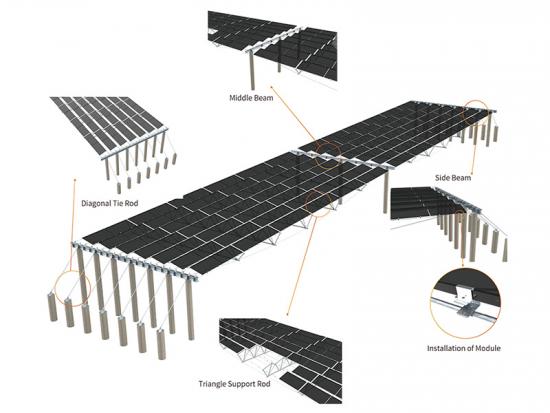

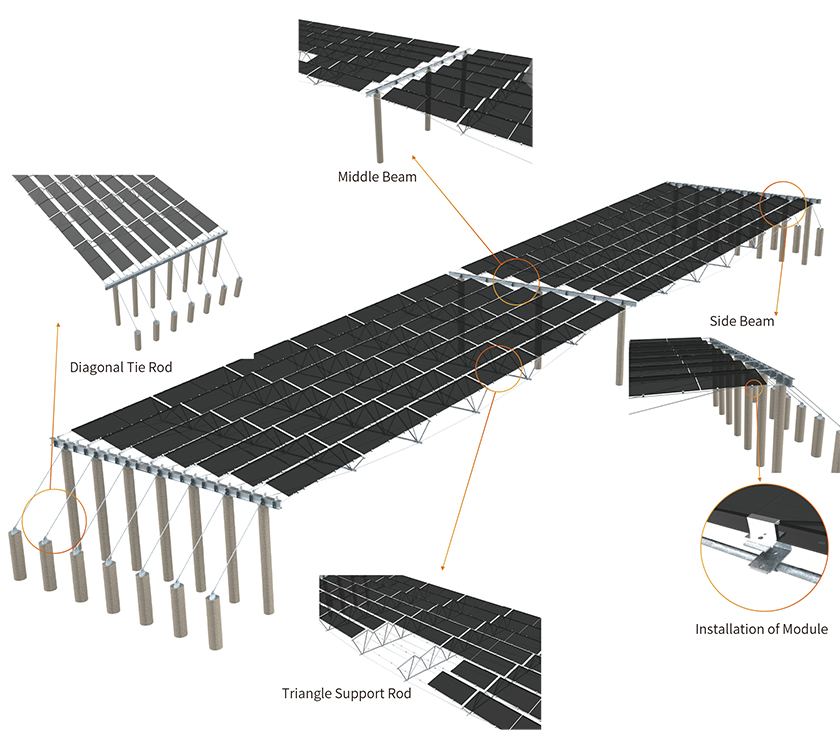

Технические подробности
|
|
|
Установка
|
Земля
|
|
Фундамент
|
PHC/Буровая свая
|
|
Макет модулей
|
Один ряд в портретной ориентации
|
|
Один пролет
|
≤50м
|
|
Ветровая нагрузка
|
0,45 кН/м2 (регулируется в соответствии с проектом)
|
|
Снеговая нагрузка
|
0,15
КН/м2 (регулируется в соответствии с проектом)
|
| Угол наклона |
≤15°
|
|
Стандарты
|
GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023
|
|
Материал
|
Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, предварительно покрытая Zn-Al-Mg сталь, нержавеющая сталь SUS304
|
|
Гарантия
|
Гарантия 10 лет
|
Технические подробности Установка Земля Фундамент PHC/Буровая свая Макет модулей Один ряд в портретной ориентации Один пролет ≤20м Ветровая нагрузка 0,45 кН/м2 (регулируется в соответствии с проектом) Снеговая нагрузка 0,15 КН/м2 (регулируется в соответствии с проектом) Угол наклона ≤30° Стандарты GB 50009-2012、GB 50017-2017、NB/T 10115-2018、JGJ257-2012、JGJT 497-2023 Материал Анодированный алюминий AL6005-T5, горячеоцинкованная сталь, предварительно покрытая Zn-Al-Mg сталь, нержавеющая сталь SUS304 Гарантия Гарантия 10 лет
Характеристики ·Технология инверторного управления DSP Intelligent с превосходной производительностью ·Выходной переменный ток с чистой синусоидой и высокой адаптируемостью к нагрузке ·Режим ЖК-дисплея + светодиодного дисплея с четкой индикацией рабочего состояния оборудования ·С защитой от перегрузки на выходе, различными автоматическими защитами и сигнализациями ·Интеллектуальное управление зарядкой, программируемые параметры зарядки для удовлетворения особых требований различных случаев · Батарея может быть настроена с несколькими параметрами защиты, с функцией защиты паролем Приложение ·Крупномасштабные применения солнечной энергетики, такие как промышленность и горнодобывающая промышленность ·Оборона границ ·Пастбищные районы ·Острова ·Базовые станции телекоммуникаций Параметры системы Мощность системы 10КВт 15КВт 20КВт 30КВт 50КВт Мощность солнечных панелей 420 Вт Количество солнечных панелей 24 ПКС 36 ПКС 48 ПКС 72 ПКС 120 ПКС Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Коробка сумматора постоянного тока 1 НАБОР Контроллер 216В50А 216В75А 216В100А 216В150А 348В150А Литиевая батарея/Свинцово-кислотная батарея (Gel) 216В 348В Емкость аккумулятора 200Ач 300Ач 400Ач 600AH Напряжение на входе переменного тока инвертора 304-456В Частота входного переменного тока инвертора 45-65Гц Номинальная выходная мощность инвертора вне сети 8 кВт 12КВт 16КВт 24КВт 40КВт Максимальная выходная мощность на стороне, не подключенной к сети 10кВА10мин 15 кВА10 мин 20кВА10мин 30кВА10мин 50 кВА10 мин Номинальное выходное напряжение на стороне, не подключенной к сети 3/Н/ПЭ,380/400 Номинальная выходная частота на стороне, не подключенной к сети 50 Гц Рабочая температура 0~+40*С Метод охлаждения Воздушное охлаждение Выходной медный кабель переменного тока 1 НАБОР Распределительная коробка 1 НАБОР Вспомогательный материал 1 НАБОР Тип крепления фотоэлектрических систем Крепление из алюминия/углеродистой стали (один комплект)
Системы фундаментов с винтовыми сваями — это интеллектуальный альтернативный метод крепления для всех типов установок с анкерами, требующих прочного фундамента. Испытания, проведенные в грунтах различной плотности, показали явное преимущество во всех аспектах, от ветровых нагрузок и бокового натяжения до горизонтальной нагрузки и подъема, по сравнению с бетонными фундаментами, которые удерживаются в грунте в основном за счет собственного веса.
Серия кровельных зажимов SolFirsTech-RC Размеры (мм) А Б С Д SolFirsTech-RC-01 18 13.5 10.5 10 SolFirsTech-RC-0 2 26 12 10.5 18 SolFirsTech-RC-0 3 35 21.6 2.5 31,5 SolFirsTech-RC-0 4 16.3 16.3 2.5 12 SolFirsTech-RC-0 5 15 12.2 10 10 Технические подробности Установка Металлическая Крыша Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Угол наклона Параллельно поверхности крыши Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии
Характеристики · Эффективное преобразование энергии, «подключи и работай», не нужно ждать · Интеллектуальная схема, стабилизированная выходная мощность при 5 В, соответствующий стабильный выходной ток, избежание повреждения зарядного оборудования · Прочный, водонепроницаемый, устойчивый к коррозии материал ETFE, длительный срок службы · Для кемпинга/походов Приложение Места для внешнего электропитания постоянного тока Параметры системы
Особенности и характеристики Высокая адаптивность Адаптируется практически к любой местности Высокая стабильность Структура «елочка», многоточечная поддержка, квадратная ячеистая конструкция Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания Надежность Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Структура трекера Технология отслеживания Двухосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания Азимут ±120°, Угол места 0-60° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 35 м/с (ASCE 7-10) Модулей на трекер Модули W40 (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Независимый Фонд Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Фальцевый хомут SolFirsTech широко применяется в коммерческих и жилых кровельных проектах. Система предназначена для металлической кровли, которая пользуется большой популярностью у клиентов, широкий ассортимент различных компонентов позволяет крепить практически все виды модулей.
Эта серия продукции представляет собой монтажные решения для установки солнечных фотоэлектрических модулей, инверторов, распределительных коробок, трансформаторов, кабелей на воде, например, на плотинах, озерах, прудах, водохранилищах и в зонах оседания грунта при добыче угля.
Тонкопленочные зажимы для солнечных панелей, размер 80 мм, 120 мм, 150 мм. Применение для модуля Тонкопленочный безрамный солнечный модуль толщиной 6-9 мм.
Благодаря инновационным направляющим и модулям наш монтаж на черепичную кровлю обеспечивает значительно более быстрый и простой монтаж, чем у других компаний.
Место установки Крыша Тип Регулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
Горизонтальный одноосевой трекер
