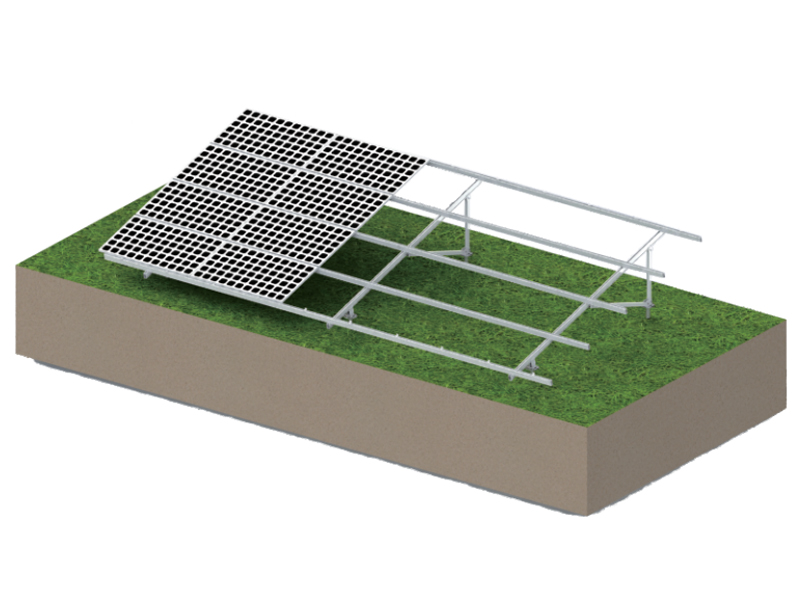

[если !supportLists] Н- [конец] Тип структуры
Широко используемая структура, стабильная, удобная в использовании. установка, приветствуемая заказчиком.
Рекомендуемые условия: низкая снеговая и ветровая нагрузка.

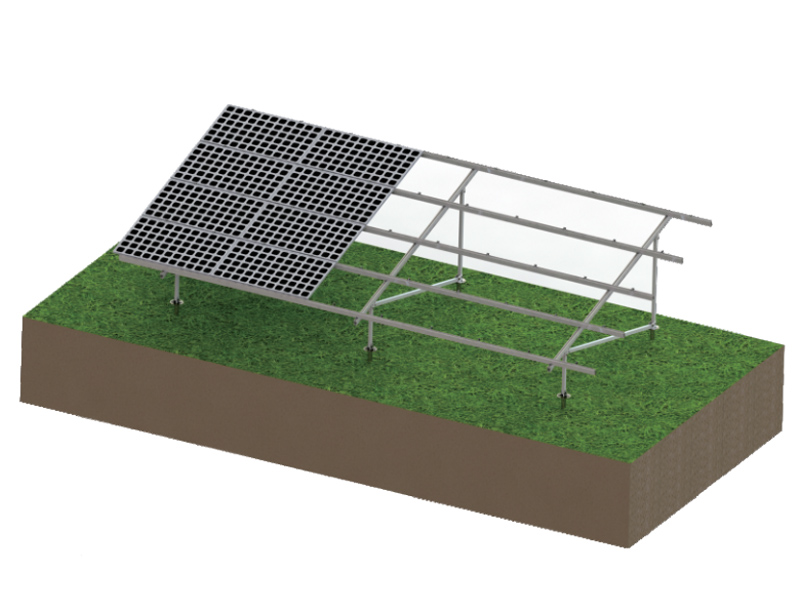

V-образная структура
Легко устанавливаемая конструкция с высокой практичностью. Поскольку конструкция типа V имеет ограничение по дорожному просвету, она подходит для бетонных плоских крыш и мест, где нет сорняков или крупных животных. Она служит экономически эффективным подходом.
Рекомендуемая среда:
Низкая снеговая и ветровая нагрузка.

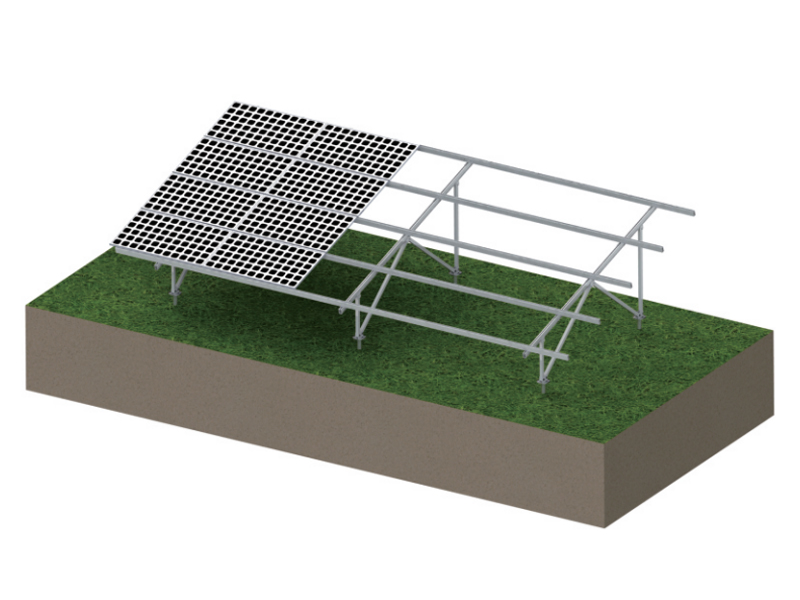

W-образная структура
Популярная конструкция с двойной V-образной структурой, создающей усиленную устойчивость самой конструкции. Может использоваться в различных средах.
Рекомендуемая среда:
Высокая снеговая и ветровая нагрузка.
|
Техни Подробности кал. |
|
| Инс талатация |
Земля
|
|
Ветровая нагрузка
|
до 60
РС
|
|
С
сейчас
Нагрузка
|
1,4кН/м
²
|
|
Стандарты
|
ГБ50009-2012,
EN1990:2002,
АСЭ7-05,
AS/NZS1170,
JIS C8955:2017,
ГБ50429-2007
|
|
Материал
|
Алюминий AL6005-T5, горячеоцинкованная сталь, нержавеющая сталь SUS304
|
|
Гарантия
|
Гарантия 10 лет
|
Многорядная структура типа Многорядная конструкция установки модулей может повысить коэффициент использования земли, повысить эффективность выработки электроэнергии и увеличить экономические выгоды. Рекомендуемый угол наклона: менее 15° Рекомендуемая среда: Высокая снеговая и ветровая нагрузка. Структура типа L Конструкция фиксируется двумя открытыми посты. Стабильно и удобно в установке. Рекомендуемая среда: Низкий снеговая и ветровая нагрузка. Технологический нические детали Установка Гроун г Ветровая нагрузка до 60м/с Снеговая нагрузка 1 .4кН/м² Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Ано г А алюминий АЛ 6005-Т5 , Горячеоцинкованная сталь, С Нержавеющая сталь SUS304 Гарантия 1 0 Лет гарантии
Плавающая система крепления Структура Система крепления Кронштейн распределительной коробки, кабельный желоб, проход Типы кабельных каналов Технические подробности Описание конструкции: 1. Уменьшение испарения воды и использование охлаждающего эффекта воды для увеличения выработки электроэнергии. 2. Кронштейн изготовлен из алюминиевого сплава для обеспечения пожаробезопасности. 3. Легко устанавливается без тяжелого оборудования; безопасен и удобен в обслуживании. Установка Поверхность воды Высота поверхностной волны ≤0,5м Скорость поверхностного потока ≤0,5м/с Ветровая нагрузка ≤36м/с Снеговая нагрузка ≤0,45 кН/м² Угол наклона 0~25° Стандарты GB50009-2012, EN1990: 2002, ASE7-05, AS/NZS1170, JIS C8955: 2017 Материал HDPE, анодированный алюминий AL6005-T5, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии Ссылка на проект
Описание конструкции: Подходит для двунаправленной балластной системы «елочка», которая может более эффективно противостоять воздействию отрицательного давления ветра.
Двухосевой трекер
Характеристики ·Технология инверторного управления DSP Intelligent с превосходной производительностью ·Выходной переменный ток с чистой синусоидой и высокой адаптируемостью к нагрузке ·Режим ЖК-дисплея + светодиодного дисплея с четкой индикацией рабочего состояния оборудования ·С защитой от перегрузки на выходе, различными автоматическими защитами и сигнализациями ·Интеллектуальное управление зарядкой, программируемые параметры зарядки для удовлетворения особых требований различных случаев · Батарея может быть настроена с несколькими параметрами защиты, с функцией защиты паролем Приложение ·Крупномасштабные применения солнечной энергетики, такие как промышленность и горнодобывающая промышленность ·Оборона границ ·Пастбищные районы ·Острова ·Базовые станции телекоммуникаций Параметры системы Мощность системы 10КВт 15КВт 20КВт 30КВт 50КВт Мощность солнечных панелей 420 Вт Количество солнечных панелей 24 ПКС 36 ПКС 48 ПКС 72 ПКС 120 ПКС Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Коробка сумматора постоянного тока 1 НАБОР Контроллер 216В50А 216В75А 216В100А 216В150А 348В150А Литиевая батарея/Свинцово-кислотная батарея (Gel) 216В 348В Емкость аккумулятора 200Ач 300Ач 400Ач 600AH Напряжение на входе переменного тока инвертора 304-456В Частота входного переменного тока инвертора 45-65Гц Номинальная выходная мощность инвертора вне сети 8 кВт 12КВт 16КВт 24КВт 40КВт Максимальная выходная мощность на стороне, не подключенной к сети 10кВА10мин 15 кВА10 мин 20кВА10мин 30кВА10мин 50 кВА10 мин Номинальное выходное напряжение на стороне, не подключенной к сети 3/Н/ПЭ,380/400 Номинальная выходная частота на стороне, не подключенной к сети 50 Гц Рабочая температура 0~+40*С Метод охлаждения Воздушное охлаждение Выходной медный кабель переменного тока 1 НАБОР Распределительная коробка 1 НАБОР Вспомогательный материал 1 НАБОР Тип крепления фотоэлектрических систем Крепление из алюминия/углеродистой стали (один комплект)
SolFirsTechPVROOF — это серия крыш BIPV, которые объединяют строительную конструкцию и генерацию электроэнергии, а также обеспечивают функции защиты от ветра, снега, водонепроницаемости, светопропускания. Эта серия имеет компактную структуру, великолепный внешний вид и высокую приспособляемость к большинству площадок. Дневное освещение + солнечная фотоэлектрическая система — экологичная замена традиционному световому люку.
Место установки Крыша Тип Нерегулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
Фальцевый хомут SolFirsTech широко применяется в коммерческих и жилых кровельных проектах. Система предназначена для металлической кровли, которая пользуется большой популярностью у клиентов, широкий ассортимент различных компонентов позволяет крепить практически все виды модулей.
Тонкопленочные зажимы для солнечных панелей, размер 80 мм, 120 мм, 150 мм. Применение для модуля Тонкопленочный безрамный солнечный модуль толщиной 6-9 мм.
Система крепления солнечных панелей для металлического кровельного листа типа «клип-лок».
Это решение также применимо на земляной или бетонной крыше с небольшим уклоном. Его структура легкая, с высокой прочностью и хорошей гибкостью.
Этапы установки Технические подробности Описание конструкции: Это решение позволяет солнечным панелям вырабатывать электроэнергию из солнечного света, в то время как его нижняя конструкция обеспечивает благоприятную среду для выращивания сельскохозяйственных культур, съедобных грибов и домашнего скота. Установка Земля Фундамент Винтовой свайный фундамент / Бетон Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии Ссылка на проект
