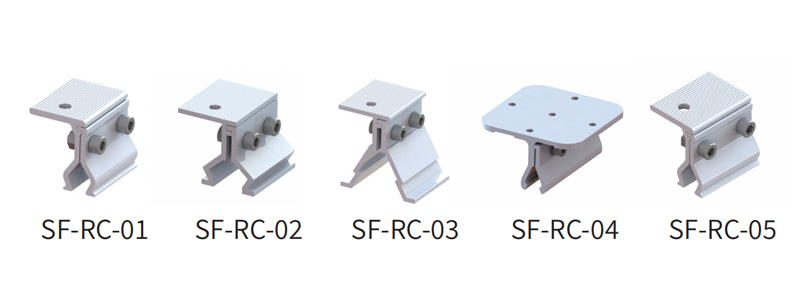

Серия кровельных зажимов SolFirsTech-RC
|

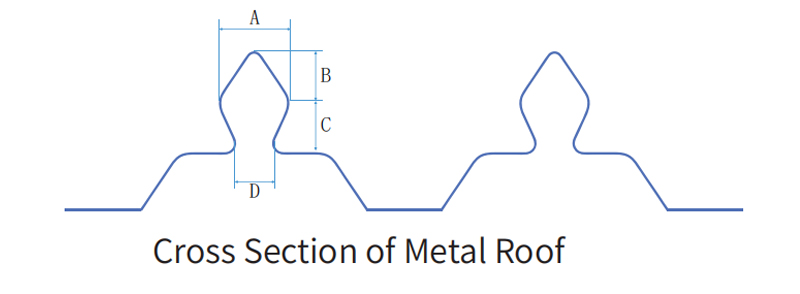

Размеры (мм) |
А |
Б |
С |
Д |
|
SolFirsTech-RC-01 |
18 |
13.5 |
10.5 |
10 |
|
SolFirsTech-RC-0 2 |
26 |
12 |
10.5 |
18 |
|
SolFirsTech-RC-0 3 |
35 |
21.6 |
2.5 |
31,5 |
|
SolFirsTech-RC-0 4 |
16.3 |
16.3 |
2.5 |
12 |
|
SolFirsTech-RC-0 5 |
15 |
12.2 |
10 |
10 |
|
Технические подробности |
|
|

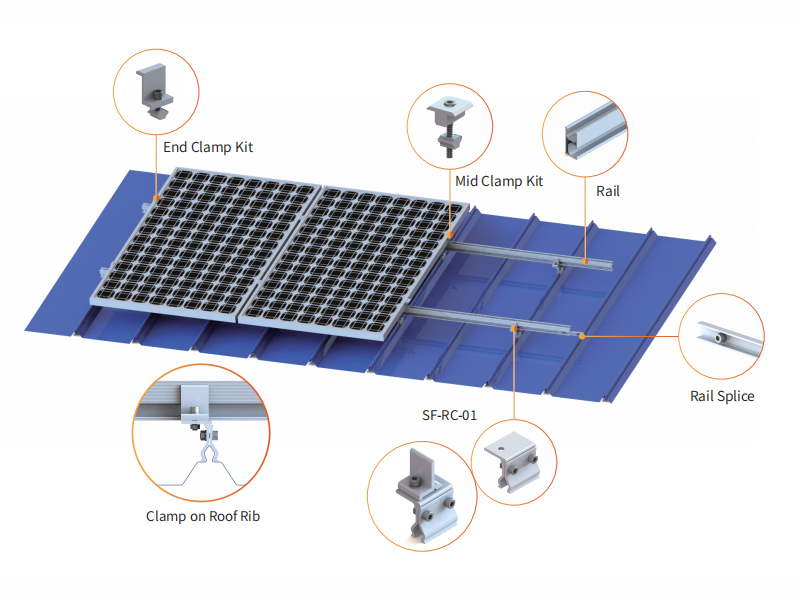

Установка |
Металлическая Крыша |
|
Ветровая нагрузка |
до 60м/с |
|
Снеговая нагрузка |
1,4 кН/м² |
|
Угол наклона |
Параллельно поверхности крыши |
|
Стандарты |
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 |
|
Материал |
Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 |
|
Гарантия |
10 Лет гарантии |
Сначала солнечная энергия Крыша балласта Монтажный кронштейн подходит для большинства типов крыш с различными кровельными крючками. Благодаря инновационной направляющей и модулю, крепление для черепичной крыши обеспечивает значительно более быструю и легкую установку.
