/Солнечный трекер
/Системы слежения за Солнцем Horizon D+ Series с несколькими точками привода и одной осью
Оплата:
T/TПроисхождение продукта:
ChinaВремя упреждения:
30days
Особенности и характеристики Высокая адаптивность

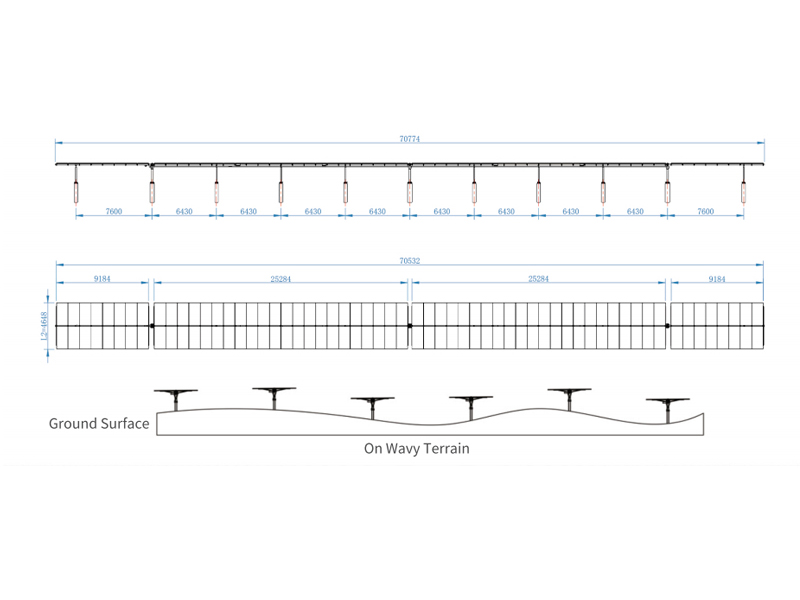

Высокая адаптивность Адаптируемость к перепадам уклонов на неровной местности в направлении NS до 15%

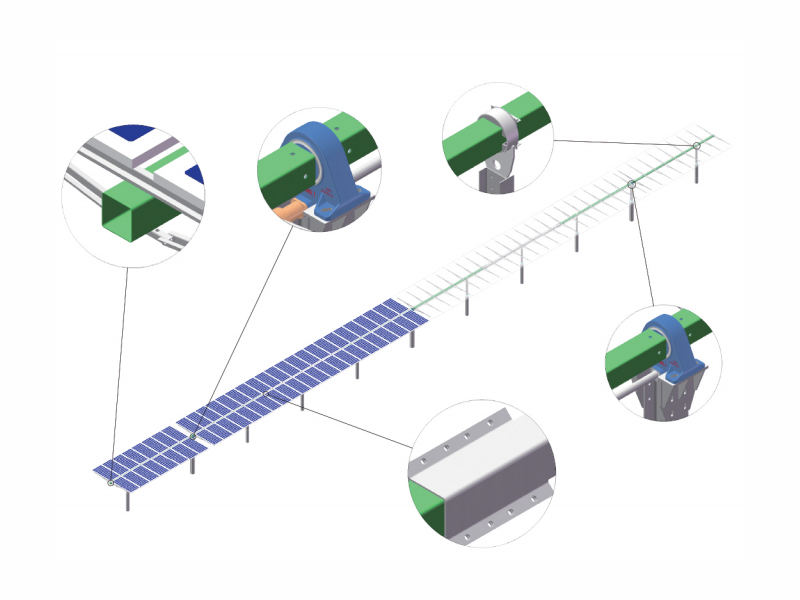

Высокая стабильность Многоточечный привод значительно увеличивает сопротивление ветровому кручению и критическую скорость ветра.
Совместимость Совместимость с солнечными модулями с ячейками 182/210 мм
Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания
Надежность Независимая система управления помогает контролировать работу, вовремя находить точки отказа и снижать потери выходной мощности.
Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность.
Разумный дизайн Устойчивость обеспечивается за счет эксклюзивной конструкции и строгих испытаний в аэродинамической трубе.
|
Структура трекера |
|
|
Технология отслеживания |
Горизонтальный одноосевой трекер |
|
Напряжение системы |
1000В/1500В |
|

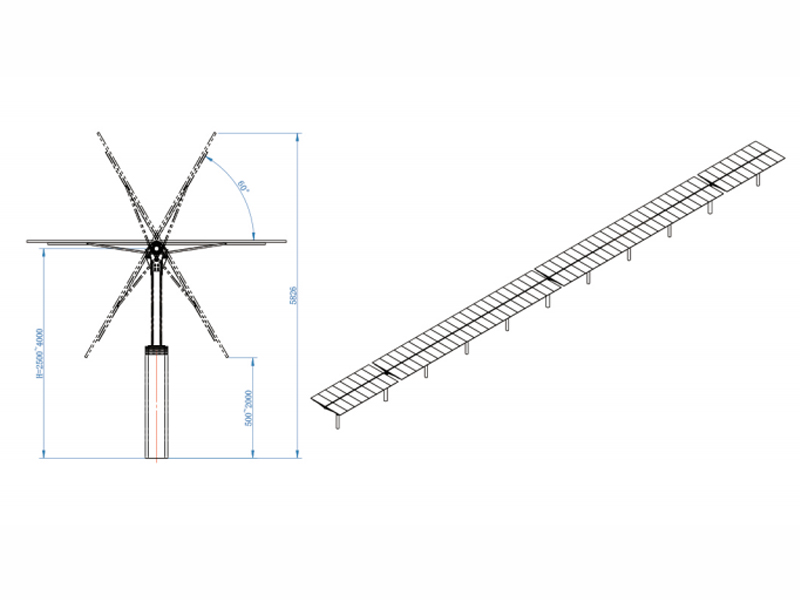

Диапазон отслеживания |
±45° |
|
Рабочая скорость ветра |
18 м/с (настраиваемая) |
|
Макс. скорость ветра |
45 м/с (ASCE 7-10) |
|
Модулей на трекер |
≤120 модулей (настраиваемые) |
|
Основные материалы |
Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg |
|
Средняя толщина покрытия |
≥65 микрон |
|
Система привода |
Поворотный привод / Линейный привод |
|
Тип фундамента |
PHC / Монолитная свая / Стальная свая |
|
Система управления |
|
|
Система управления |
МК |
|
Режим отслеживания |
Замкнутый цикл контроля времени + GPS |
|
Точность отслеживания |
<2° |
|
Коммуникация |
Беспроводная связь (ZigBee, LoRa); Проводная связь (RS485) |
|
Приобретение порошка |
Внешний источник питания / Источник питания струны / Автономный источник питания |
|
Автоскладирование на ночь |
Да |
|
Автоматическое складывание при сильном ветре |
Да |
|
Оптимизированный возврат |
Да |
|
Степень защиты |
IP65 |
|
Рабочая температура |
-30°С-65°С |
|
Анемометр |
Да |
|
Потребляемая мощность |
0,3 кВтч в день |
