Характеристики
·Интеграция фотоэлектрических зданий, красивый внешний вид

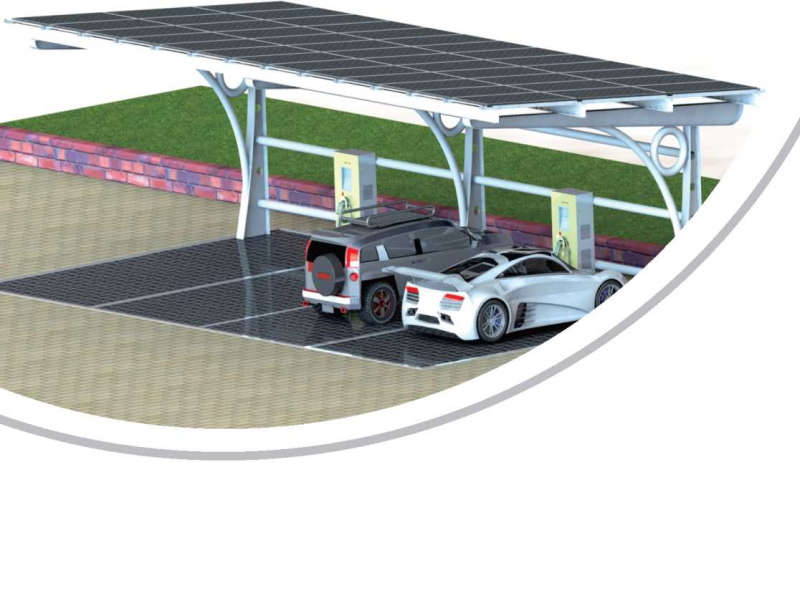

·Отличное сочетание с фотоэлектрическими модулями для навеса для машины с хорошей выработкой электроэнергии
·Фотоэлектрическая генерация энергии является энергосберегающей и экологически чистой.
·Никаких выбросов, никакого шума, никакого загрязнения
·Может поставлять электроэнергию в сеть, получать счета за солнечную энергию
Приложение
·Фабрика
·Прибегнуть
·Коммерческое здание
·Конференц-центр
·Офисное здание
·Открытая парковка
·Отель
Параметры системы
|
Мощность системы |
21.45КВт |
|
Мощность солнечных панелей |
550 Вт |
|
Количество солнечных панелей |
39 фото |
|
Фотоэлектрический кабель постоянного тока |
1 НАБОР |
|
Разъем MC4 |
1 НАБОР |
|
Номинальная выходная мощность инвертора |
20КВт |
|
Максимальная выходная мощность |
22кВА |
|
Номинальное напряжение сети |
3/Н/З, 400В |
|
Номинальная частота сети |
50 Гц |
|
Максимальная эффективность |
98. 60% |
|
Защита от островного эффекта |
ДА |
|
Защита от обратного подключения постоянного тока |
ДА |
|
Защита от короткого замыкания переменного тока |
ДА |
|
Защита от тока утечки |
ДА |
|
Уровень защиты от проникновения |
IP66 |
|
Рабочая температура |
-25~+60°С |
|
Метод охлаждения |
Естественное охлаждение |
|
Максимальная рабочая высота |
4км |
|
Коммуникация |
4G (опционально)/WiFi (опционально) |
|
Выходной медный кабель переменного тока |
1 НАБОР |
|
Распределительная коробка |
1 НАБОР |
|
Зарядная куча |
2 комплекта интегрированных зарядных устройств постоянного тока мощностью 120 кВт |
|
Входное и выходное напряжение зарядного устройства |
Входное напряжение: 380 В переменного тока Выходное напряжение: 200-1000 В |
|
Вспомогательный материал |
1 НАБОР |
|
Тип крепления фотоэлектрических систем |
Крепление из алюминия/углеродистой стали (один комплект) |
Этапы установки Технические подробности Описание конструкции: Это решение позволяет солнечным панелям вырабатывать электроэнергию из солнечного света, в то время как его нижняя конструкция обеспечивает благоприятную среду для выращивания сельскохозяйственных культур, съедобных грибов и домашнего скота. Установка Земля Фундамент Винтовой свайный фундамент / Бетон Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии Ссылка на проект
Особенности и характеристики Высокая стабильность Треугольные опоры и простая конструкция для большей устойчивости Надежность Независимая система управления помогает контролировать работу, вовремя находить точки неисправности и сокращать потери выходной мощности. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в зависимости от рельефа местности и погоды. Структура трекера Технология отслеживания Наклонный одноосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания ±45° Угол наклона Азимут 5-25° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 40 м/с (ASCE 7-10) Модулей на трекер Модули W20 (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Поворотный привод Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Винт заземления широко используется в качестве основы для системы крепления солнечных батарей. Каждый из наших винтов заземления оцинкован и долговечен, он способен противостоять ржавчине и коррозии. Существуют различные виды винтов заземления в соответствии с различными обстоятельствами. Приемлемы индивидуальные продукты и консультации.
L-образная ножка Solar широко используется в солнечных системах на крыше и является соединительным элементом между рельсом и крышей.
Это решение также применимо на земляной или бетонной крыше с небольшим уклоном. Его структура легкая, с высокой прочностью и хорошей гибкостью.
Кронштейны с Г-образными ножками для крепления солнечных батарей на жестяной крыше, очень простая установка.
Сначала солнечная энергия Крыша балласта Монтажный кронштейн подходит для большинства типов крыш с различными кровельными крючками. Благодаря инновационной направляющей и модулю, крепление для черепичной крыши обеспечивает значительно более быструю и легкую установку.
Горизонтальный одноосевой трекер
Характеристики ·Двухъядерный дизайн микроконтроллера, отличная производительность ·Можно переключаться между режимами питания от сети (режим энергосбережения) и аккумулятора, что обеспечивает гибкость применения. ·Выход переменного тока с чистой синусоидой, который может адаптироваться к различным типам нагрузок ·Широкий диапазон входного напряжения, высокоточный выход, полностью автоматическое напряжение функция стабилизации ·ЖК-модуль отображает рабочие параметры оборудования в режиме реального времени, четкая индикация состояния работы ·Комплексная функция защиты (перезарядка аккумулятора, защита от высокого напряжения, защита от низкого напряжения, защита от перегрузки, защита от короткого замыкания, защита от перегрева) Приложение ·Дом ·Школа ·Улица ·Пограничная оборона ·Пасторальная область ·Промышленное оборудование ·Оборудование спутниковой связи ·Корабли и другие новые области производства энергии Параметры системы Мощность системы 1КВт 3КВт 5КВт 10КВт 15КВт 20КВт Мощность солнечных панелей 335 Вт 420 Вт Количество солнечных панелей 3 ПКС 9 ПКС 12 ПКС 24 ПКС 36 ПКС 48 ПКС Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Коробка сумматора постоянного тока 1 НАБОР Контроллер 24В40А 48В60А 96В50А 216В50А 216В75А 216В100А Литиевая батарея/Свинцово-кислотная батарея (Gel) 24В 48В 96В 216В Емкость аккумулятора 200Ач 250Ач 200Ач 300Ач 400Ач Напряжение на входе переменного тока инвертора 170-275В Частота входного переменного тока инвертора 45-65Гц Номинальная выходная мощность инвертора вне сети 0,8 кВт 2. 4 кВт 4КВт 8КВт 12КВт 16КВт Максимальная выходная мощность на стороне, не подключенной к сети 1KVA30S 3KVA30s 5KVA30s 10кВА10мин 15 кВА10 мин 20кВА10мин Номинальное выходное напряжение на стороне, не подключенной к сети 1/Н/З, 220В Номинальная выходная частота на стороне, не подключенной к сети 50 Гц Рабочая температура 0 ~ +40 °С Метод охлаждения Воздушное охлаждение Выходной медный кабель переменного тока 1 НАБОР Распределительная коробка 1 НАБОР Вспомогательный материал 1 НАБОР Тип кронштейна фотоэлектрического типа Кронштейн из алюминия/углеродистой стали (один комплект) Электрические нагрузки для автономной солнечной системы мощностью 3 кВт Электрооборудование Нет. Мощность (Вт) Ежедневные расходы (ч) Общее потребление электроэнергии (Вт·ч) Настольный вентилятор 2 45 5 450 Светодиодные фонари 4 2/3/5Z7 6 204 телевизор 1 100 4 400 Микроволновая печь 600 0,5 300 Соковыжималка 300 0,6 180 Холодильник 150 24 150*24*0,8=2880 Кондиционер 1100 6 1100*6*0.8=5280 Общее потребление электроэнергии 9694
Лучшая конфигурация, быстрая установка, SolFirsTech PV Система крепления с балластом за счет добавления балластов обеспечивается герметичность системы, отсутствие проблем с утечками и экономия затрат на рабочую силу.
Система наземного крепления солнечных батарей применяется в крупных коммерческих солнечных электростанциях для коммунального обслуживания. Это система с одним столбом, которая подходит как для рамных, так и для бескаркасных модулей.
Место установки Крыша Тип Нерегулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
