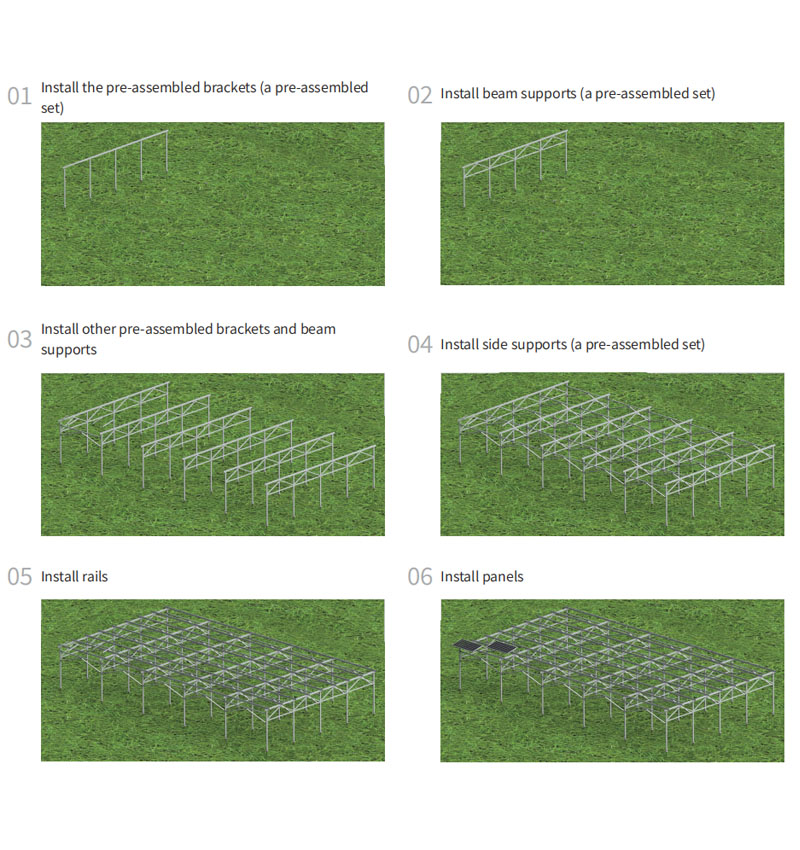

Этапы установки
Технические подробности

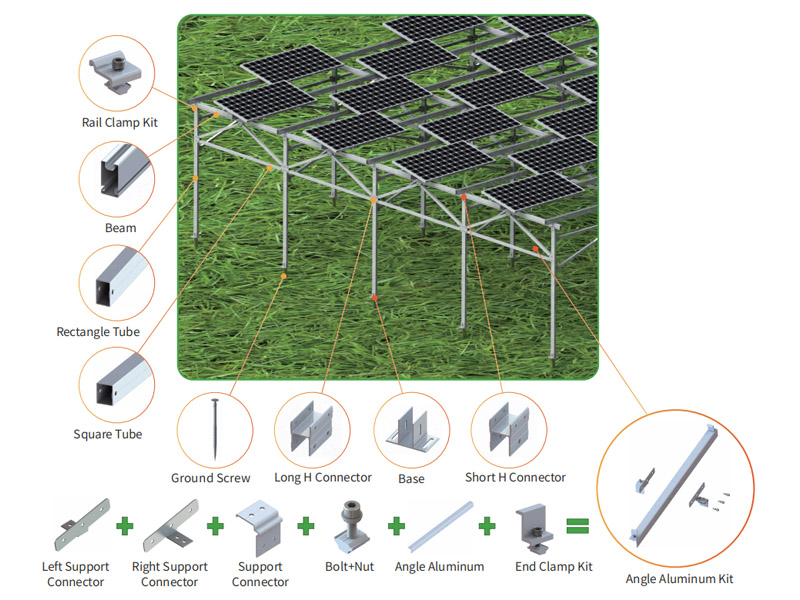

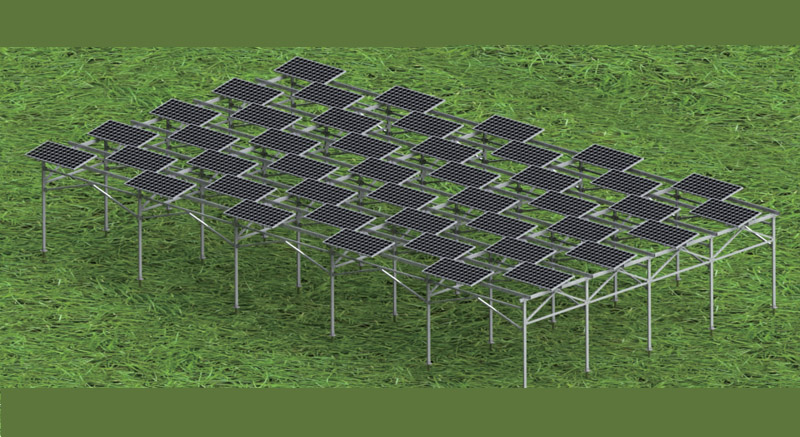

Описание конструкции: Это решение позволяет солнечным панелям вырабатывать электроэнергию из солнечного света, в то время как его нижняя конструкция
обеспечивает благоприятную среду для выращивания сельскохозяйственных культур, съедобных грибов и домашнего скота.
Установка
Земля
Фундамент
Винтовой свайный фундамент / Бетон
Ветровая нагрузка
до 60м/с
Снеговая нагрузка
1,4 кН/м²
Стандарты
GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007
Материал
Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304
Гарантия
10
Лет гарантии

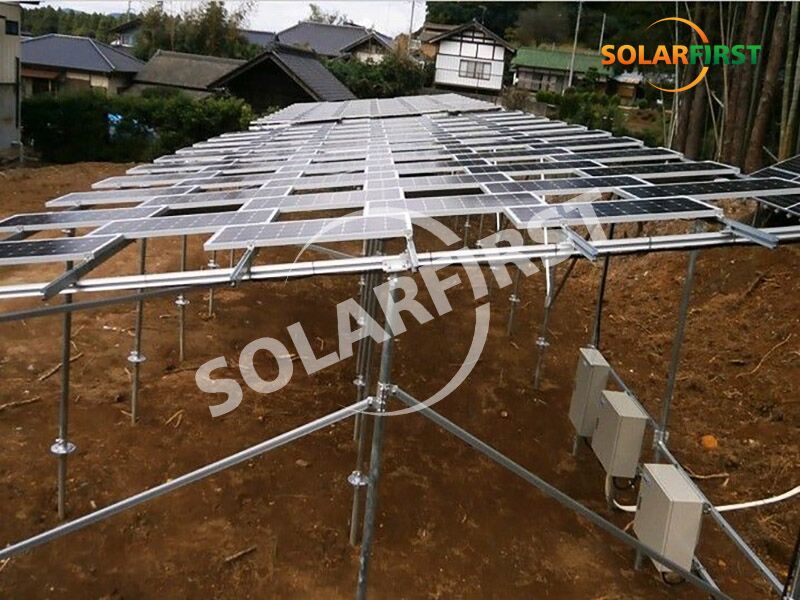

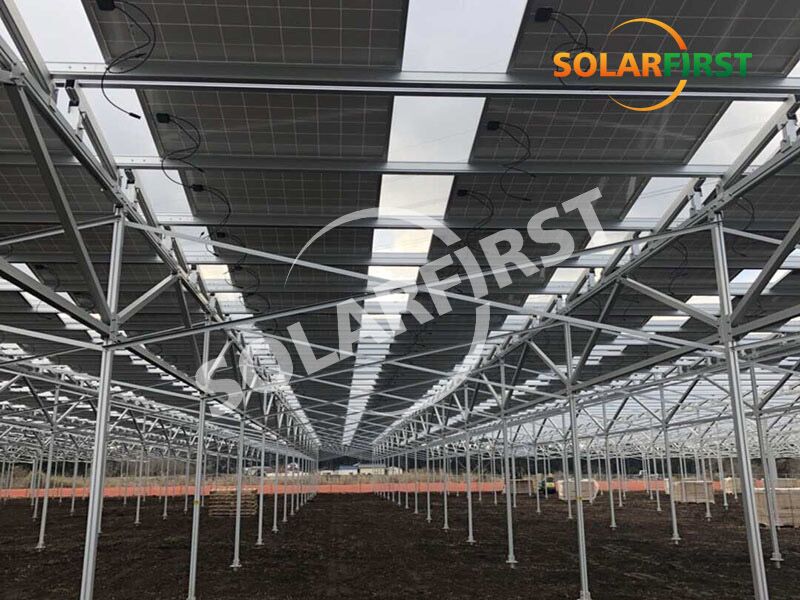

Ссылка на проект
SolFirsTechPVROOF — это серия крыш BIPV, которые объединяют строительную конструкцию и генерацию электроэнергии, а также обеспечивают функции защиты от ветра, снега, водонепроницаемости, светопропускания. Эта серия имеет компактную структуру, великолепный внешний вид и высокую приспособляемость к большинству площадок. Дневное освещение + солнечная фотоэлектрическая система — экологичная замена традиционному световому люку.
Характеристики ·Стабильная и надежная гибридная система «Ветро-солнечная» ·Экономически эффективно ·Гибкое развертывание ·Многочисленные области применения ·Низкие затраты на обслуживание ·Высокий уровень системной интеграции, небольшая площадь земли Приложение ·Демонстрация научного исследования ·Базовая станция связи ·Бытовое электроснабжение ·Гидрологический мониторинг ·Профилактика лесных пожаров ·Пограничный пост ·Электроснабжение острова Параметры системы Мощность солнечных панелей 200 Вт 250 Вт 250 Вт Количество солнечных панелей 2 ПКС 4 шт. 6 шт. Ветровая турбина с горизонтальной осью 1КВт 2КВт 3КВт Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Гибридный контроллер ветро-солнечного электропитания 1КВт 2КВт 3КВт Литиевая батарея/Свинцово-кислотная батарея (Gel) 24В 48В Емкость аккумулятора 200Ач 200Ач 300Ач Напряжение на входе переменного тока инвертора 170-275В Частота входного переменного тока инвертора 45-65Гц Номинальная выходная мощность инвертора вне сети 1КВт 2КВт 3КВт Максимальная выходная мощность на стороне, не подключенной к сети 1.2 кВА,30S 2. 4 кВА, 30S 3. 6 кВА, 30S Номинальное выходное напряжение на стороне, не подключенной к сети 1/Н/З, 220В Номинальная выходная частота на стороне, не подключенной к сети 50 Гц Время переключения
Характеристики ·Сверхнизкое пусковое напряжение, сверхширокий диапазон напряжений · Поддержка функции предотвращения обратного потока ·Поддержка RS485, Wi-Fi, GPRS различных методов связи · Технология автоматической стабилизации напряжения, адаптирующаяся к сложной сети. · Встроенный автоматический выключатель, может предотвратить 99% риска возгорания (опционально). ·Простота установки и обслуживания Приложение ·Домашнее хозяйство ·Овощная теплица ·Рыбный пруд Мощность системы 3.6КВт 6КВт 10КВт 15КВт 20 Вт 30КВт Мощность солнечных панелей 450 Вт 430 Вт 420 Вт Количество солнечных панелей 8 ПКС 14 шт. 24 шт. 36 шт. 48 шт. 72 шт. Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Номинальная выходная мощность инвертора 3КВт 5КВт 8КВт 12КВт 17КВт 25КВт Максимальная выходная мощность 3.3 кВА 5.5 кВА 8.8 кВА 13.2 кВА 18.7 кВА 27,5 кВА Номинальное напряжение сети 1/Н/З.220В 3/Н/З,400В Диапазон напряжения сети 180~276 В переменного тока 270 〜 480 В переменного тока Номинальная частота сети 50 Гц Диапазон частот сетки 45~55Гц Максимальная эффективность 98.20% 98.50% Защита от островного эффекта ДА Защита от обратного подключения постоянного тока ДА Защита от короткого замыкания переменного тока ДА Защита от тока утечки ДА Уровень защиты IP65 Рабочая температура -25 〜 +60°С Метод охлаждения Естественное охлаждение Максимальная рабочая высота 4км Коммуникация 4G (опционально)/WiFi (опционально) Выходной медный кабель переменного тока 1 НАБОР Распределительная коробка 1 НАБОР Вспомогательный материал 1 НАБОР Тип крепления фотоэлектрических систем Крепление из алюминия/углеродистой стали (один комплект)
Характеристики ·Интеграция, простота установки и обслуживания, низкие эксплуатационные расходы, высокая эффективность и безопасность, экономичность и практичность ·Глубокая выкачка воды из скважин для орошения сельскохозяйственных угодий или питья людьми и животными, эффективное решение проблемы водоснабжения в районах, испытывающих нехватку воды и электричества ·Без шума, без других общественных опасностей, энергосберегающий, экологически чистый и с широким спектром применения. Приложение ·Районы с нехваткой воды и электроэнергии ·Рассчитан на глубокую воду Технические характеристики солнечной насосной системы постоянного тока Мощность солнечных панелей 500 Вт 800 Вт 1000 Вт 1500 Вт Напряжение солнечной панели 42-100В 63-150В Номинальная мощность водяного насоса 300 Вт 550 Вт 750 Вт 1100 Вт Номинальное напряжение водяного насоса DC48V DC72V Максимальная высота подъема водяного насоса 35м 50м 72м Максимальный расход водяного насоса 3м 3 /час 3. 2м 3 / час 5м 3 /час Наружный диаметр водяного насоса 3 дюйма Диаметр выходного отверстия насоса 1 дюйм Материал водяного насоса Нержавеющая сталь Насос для транспортировки среды Вода Тип крепления фотоэлектрических систем Монтаж на земле
Технические подробности Описание дизайна: Это решение обеспечивает быструю установку с минимальным количеством компонентов . Его структура легкая, но при этом высокопрочная и гибкая. Установка Земля/Бетонная крыша Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4кН/м 2 Угол наклона 10° , 15° , 20° Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017 Материал Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 / Горячеоцинкованная сталь Гарантия 10 Лет гарантии
Стальная свайная система крепления солнечных батарей к земле предназначен для установки 4, 6, 8 или 10 панелей на каждом столбе, что обеспечивает эффективность, гибкость и долговечность. Используйте наши монтажные столбы, рельсы и зажимы с высокой степенью предварительной сборки, чтобы обеспечить простоту установки для экономии времени и труда.
Этапы установки Доступные типы столбцов Технические подробности Описание дизайна: особенно подходит для склонов и неровных участков. Установка Земля Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м2 Стандарты AS/NZS1170, JIS C8955:2017, GB50009-2012, DIN 1055, IBC 2006 Материал Анодированная AL6005-T5, горячеоцинкованная сталь, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии Ссылка на проект
Многорядная структура типа Многорядная конструкция установки модулей может повысить коэффициент использования земли, повысить эффективность выработки электроэнергии и увеличить экономические выгоды. Рекомендуемый угол наклона: менее 15° Рекомендуемая среда: Высокая снеговая и ветровая нагрузка. Структура типа L Конструкция фиксируется двумя открытыми посты. Стабильно и удобно в установке. Рекомендуемая среда: Низкий снеговая и ветровая нагрузка. Технологический нические детали Установка Гроун г Ветровая нагрузка до 60м/с Снеговая нагрузка 1 .4кН/м² Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Ано г А алюминий АЛ 6005-Т5 , Горячеоцинкованная сталь, С Нержавеющая сталь SUS304 Гарантия 1 0 Лет гарантии
Технические подробности Установка Земля Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Алюминий AL 6005-T5, горячеоцинкованная сталь, оцинкованная магниевая алюминиевая сталь , Нержавеющая сталь SUS304 Гарантия 10 Лет гарантии Ссылка на проект
Наш винтовой свайный ...
Особенности и характеристики Высокая адаптивность Адаптируется практически к любой местности Высокая стабильность Структура «елочка», многоточечная поддержка, квадратная ячеистая конструкция Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания Надежность Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Структура трекера Технология отслеживания Двухосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания Азимут ±120°, Угол места 0-60° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 35 м/с (ASCE 7-10) Модулей на трекер Модули W40 (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Независимый Фонд Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Простота установки — простая конструкция и предварительно собранные компоненты обеспечивают быструю и легкую установку.
