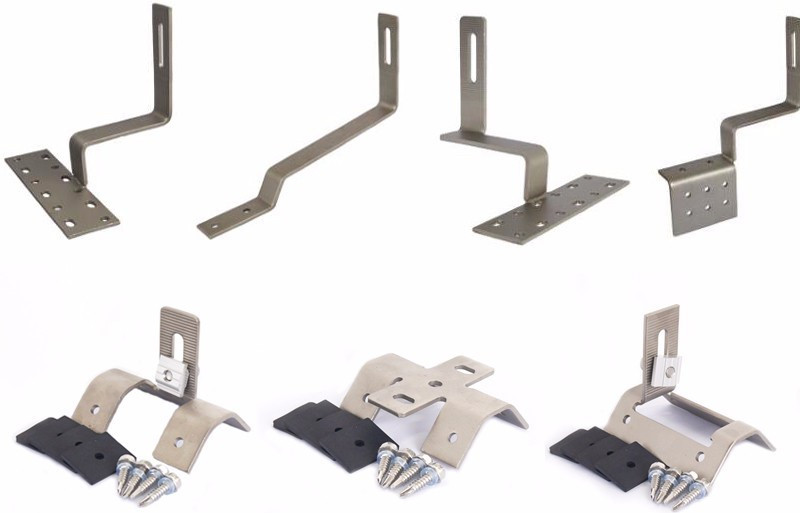

Кронштейн для наклонной черепичной крыши SolFirsTech для солнечных панелей подходит для установки каркасных и бескаркасных модулей вровень с наклонной крышей. Профессиональный дизайн делает установку более простой и быстрой. Детали высокой предварительной сборки и индивидуальное решение для экономии времени и денег на установку.
Предмет номер.:
SF-TR-002Оплата:
L/C, T/T, D/P, Western Union, PaypalПроисхождение продукта:
Fujian, ChinaЦвет:
NormalПорт доставки:
XiamenВремя упреждения:
within 15-30 working daysСистема крепления солнечных панелей для черепичной крыши
SolFirsTech наклонная черепичная крыша солнечный кронштейн является зафиксированный Монтаж солнечных батарей с помощью крючков на рамповой черепичной крыше. Он разработан как модульная сборная система из качественных материалов. Что позволяет установщику установить любой модуль практически в любой монтажной ситуации или конфигурации. Компоненты просты в установке и используются для различных типов черепичной крыши. SolFirsTech имеет превосходные команды инженеров и систему управления качеством, чтобы предоставить вам идеальный сервис.
Технические характеристики
|
Пр название продукта |
Монтажный кронштейн для солнечной крыши Solar First Tile |
|
Место установки |
Плоская/наклонная крыша, черепичная крыша, стекловидная черепица, любая подходящая область |
|
Снеговая нагрузка: |
До 1,4 КН/м2 (40pSolFirsTech) |
|
Ветровая нагрузка: |
До 36,9 м/с (150 км/ч) |
|
Давление ветра: |
До 66,42 КГ/м2 |
|
Ориентация модуля: |
Горизонтальный/вертикальный |
|
Материал |
Алюминий, нержавеющая сталь, углеродистая сталь и т. д. |
|
Цвет: |
Натуральный, серебристый, серый или по индивидуальному заказу |
|
Материал оправы: |
Анодирование, пескоструйная обработка, горячее цинкование, алюминиевый сплав и т. д. |
|
Стандарт: |
GB/T13912-2002 или AS/NZS 1170 или любой другой международный стандарт. |
Преимущества SolFirsTech
★Простая установка.
Система SolFirsTech может быть установлен с помощью одного шестигранного ключа и стандартных наборов инструментов. Предварительно собранные и предварительно вырезанные процессы в значительной степени предотвратят коррозию и сэкономят время установки и трудозатраты.
★
Большой
гибкость
.
Крыша SolFirsTech
Система крепления имеет монтажные принадлежности, предназначенные для использования практически на любой крыше с превосходной совместимостью. Разработанная как универсальная система стеллажей, она позволяет использовать каркасные модули всех популярных производителей.
★
Высокая точность.
Использование нашей уникальной системы удлинения рельс позволяет монтировать систему с точностью до миллиметра, исключая необходимость резки на месте.
★
Максимальная продолжительность жизни.
Все компоненты изготовлены из качественного экструдированного алюминия, углеродистой стали и нержавеющей стали. Высокая коррозионная стойкость гарантирует максимально возможный срок службы, а также полностью пригодны для вторичной переработки.
★
Гарантированная долговечность.
Wanhos Solar предоставляет 10-летнюю гарантию на долговечность всех используемых компонентов.

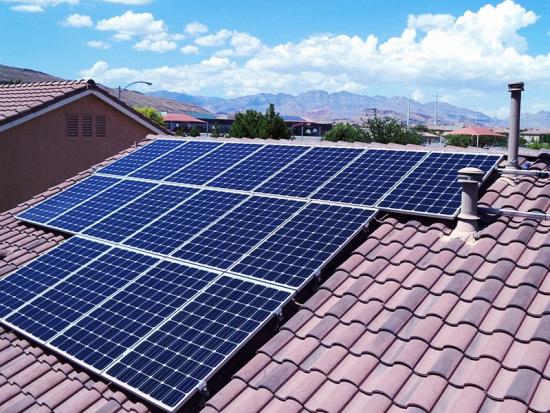

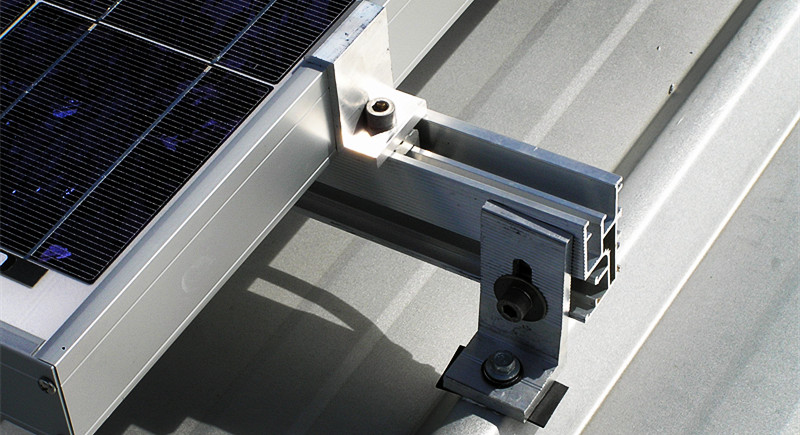

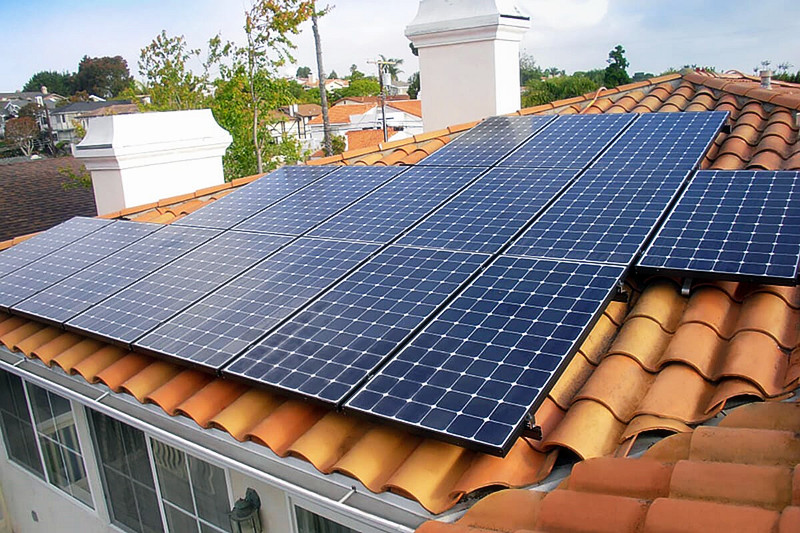

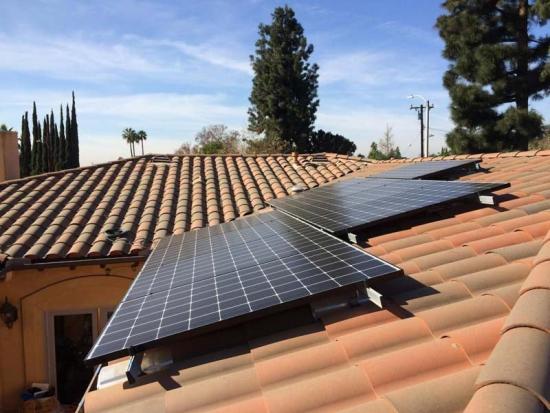

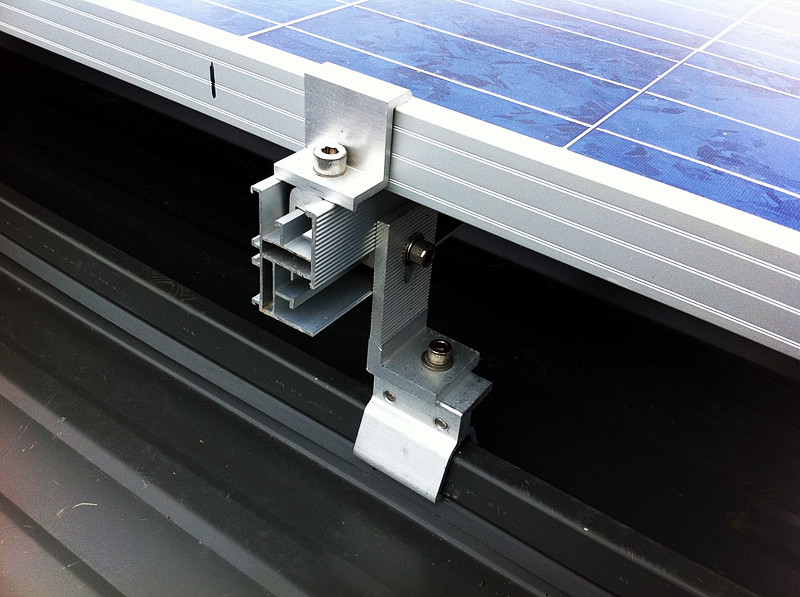

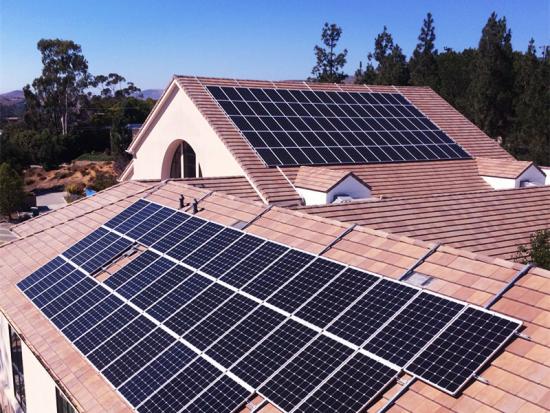

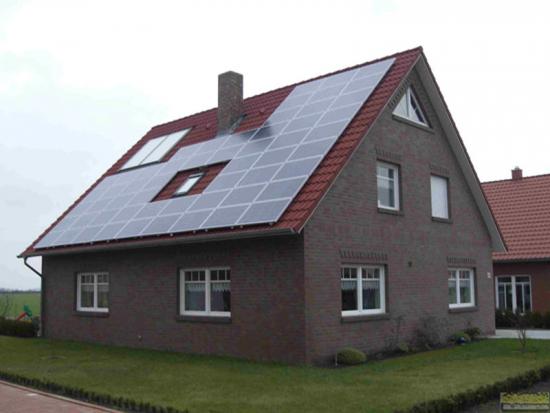

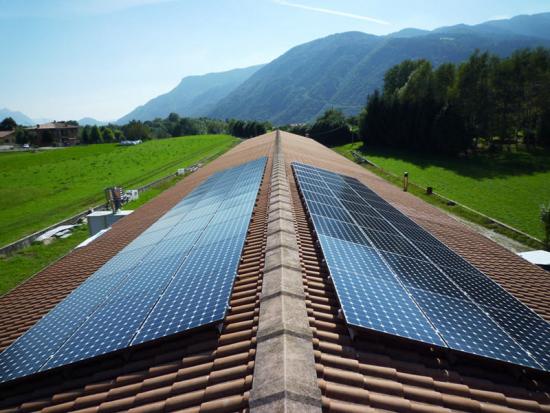

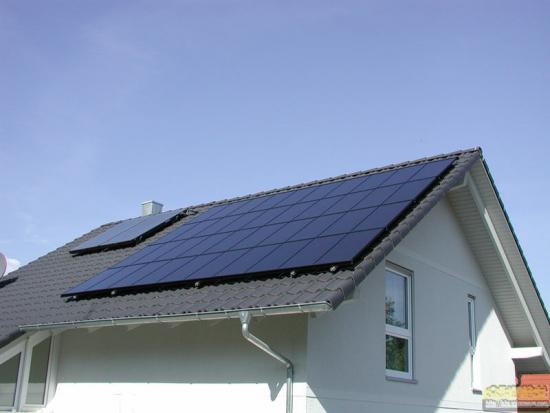

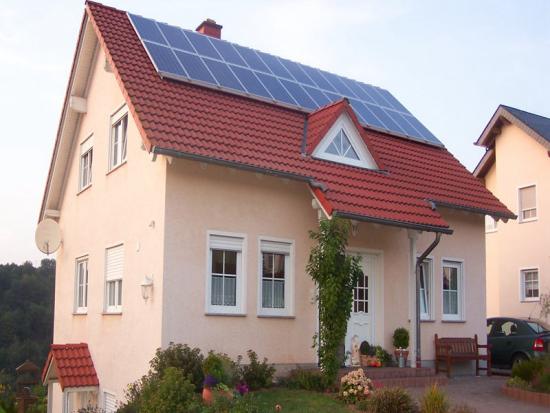

Выставка продукции

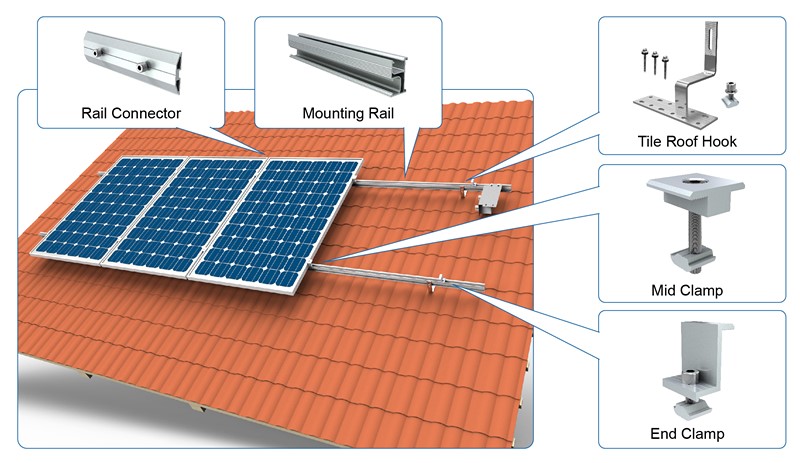

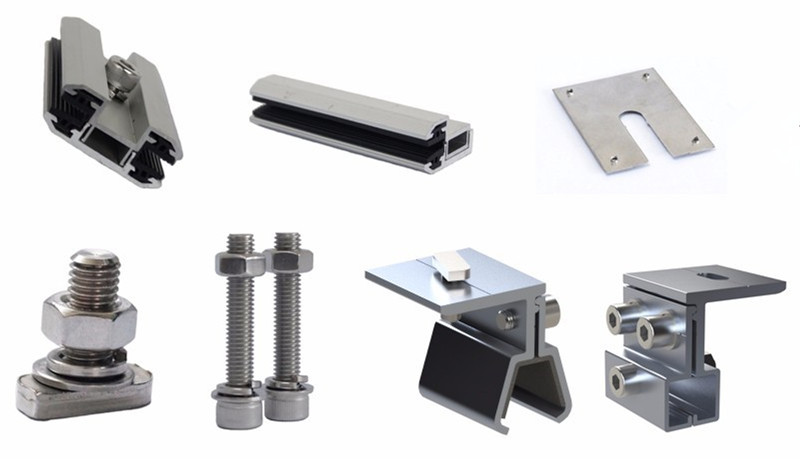

5. Компоненты

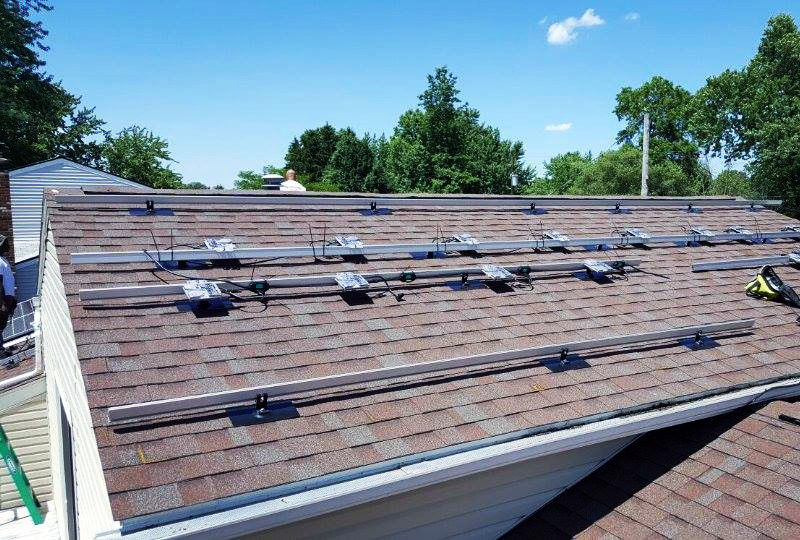

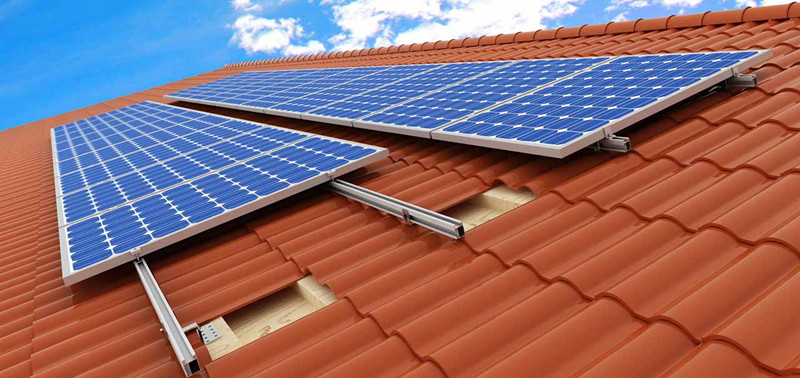

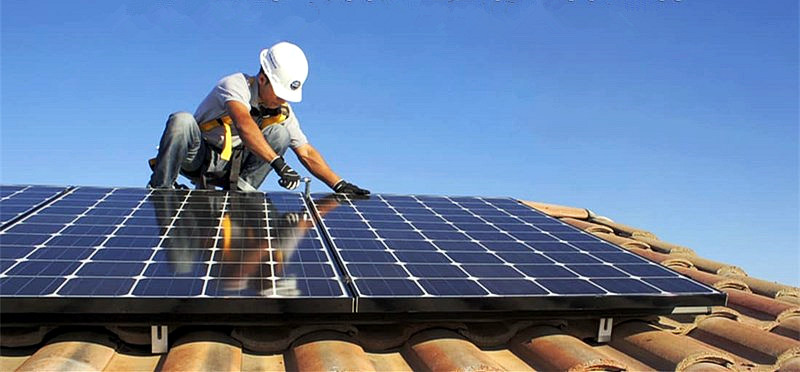

6. Как установить
Благодаря инновационным направляющим и модулям наш монтаж на черепичную кровлю обеспечивает значительно более быстрый и простой монтаж, чем у других компаний.
