Эта серия продукции представляет собой монтажные решения для установки солнечных фотоэлектрических модулей, инверторов, распределительных коробок, трансформаторов, кабелей на воде, например, на плотинах, озерах, прудах, водохранилищах и в зонах оседания грунта при добыче угля.
Предмет номер.:
SF-FLM-TGW02Оплата:
T/TПроисхождение продукта:
ChinaЦвет:
NormalПорт доставки:
Xiamen,ChinaВремя упреждения:
within 20 working days

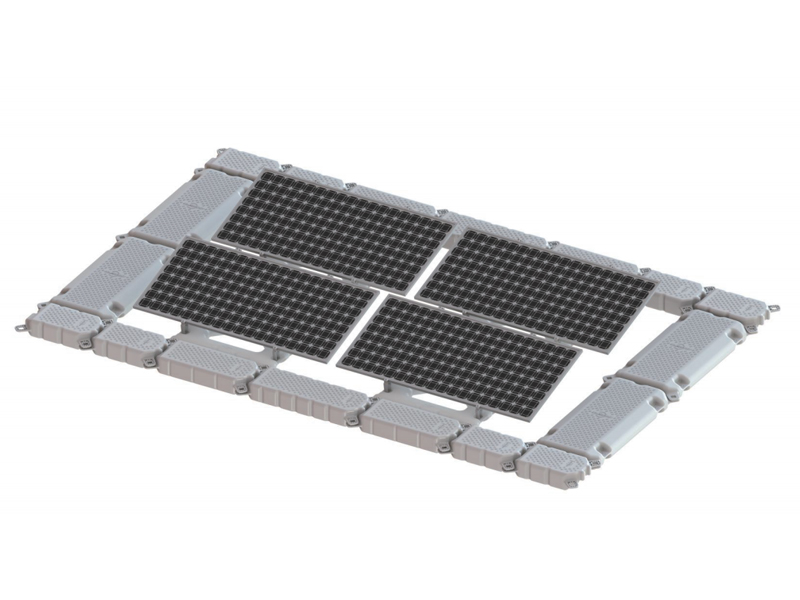

Плавающая система крепления

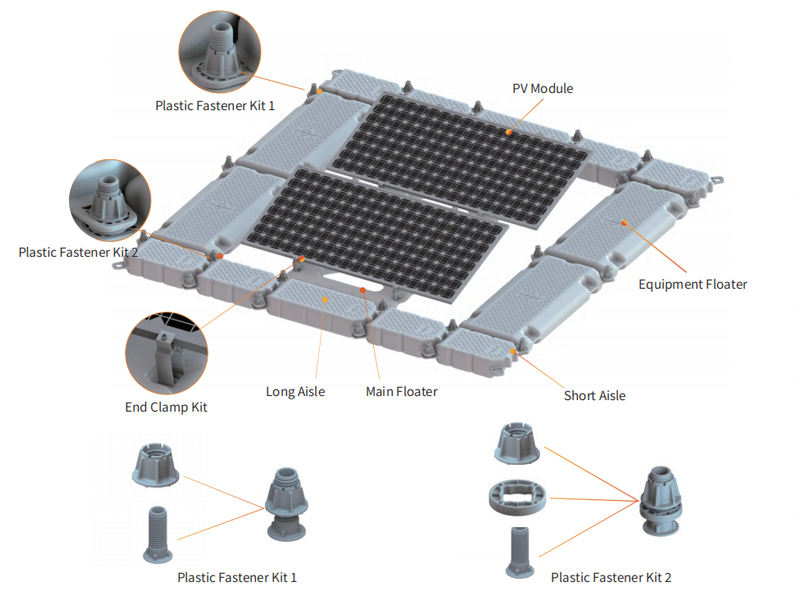

Структура

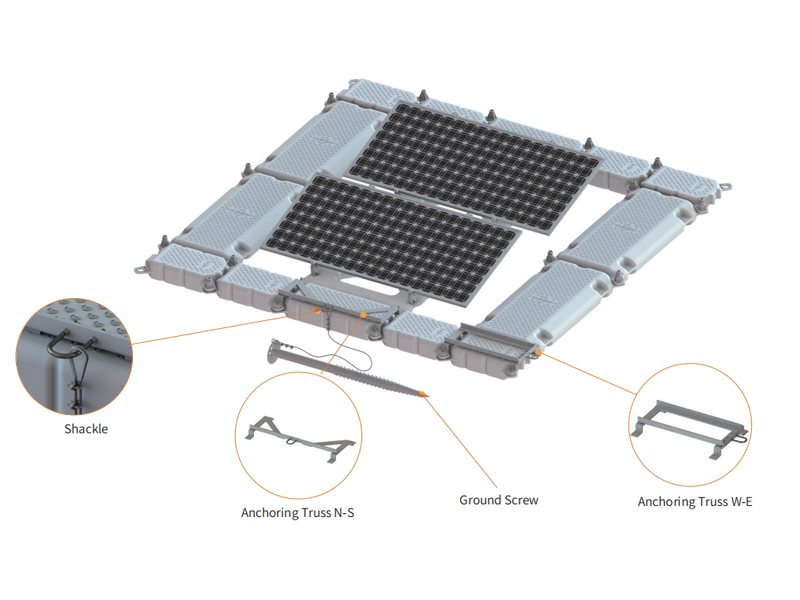

Система крепления

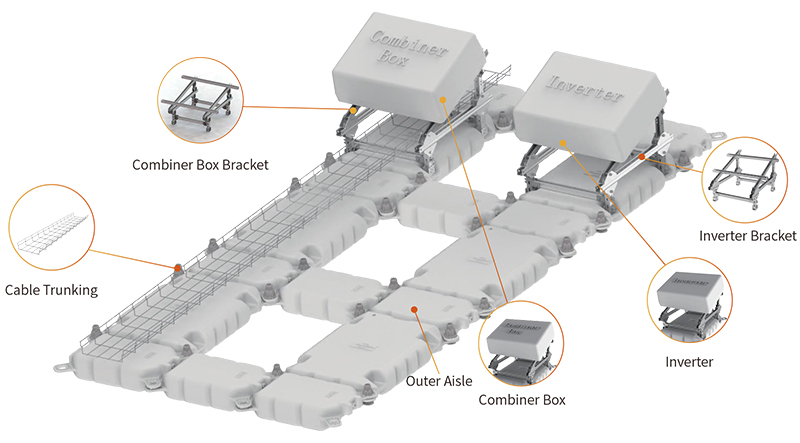

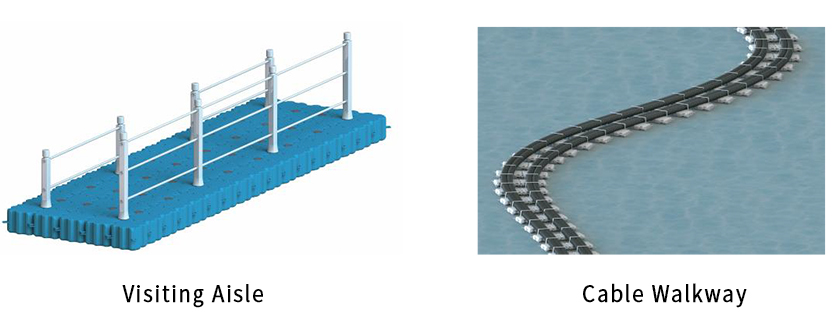

Кронштейн распределительной коробки, кабельный желоб, проход

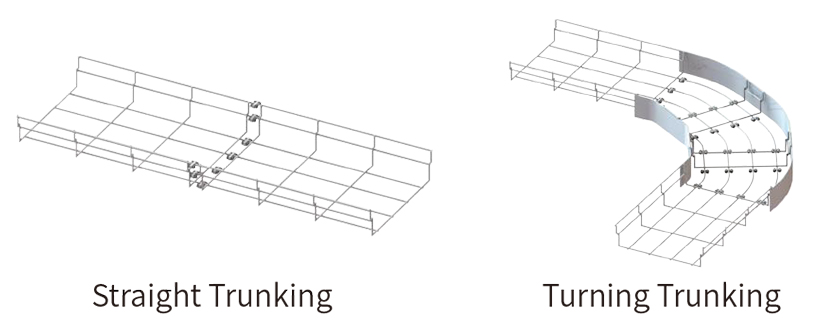

Типы кабельных каналов
|
Технические подробности |
|
|
Описание конструкции: 1. Уменьшение испарения воды и использование охлаждающего эффекта воды для увеличения выработки электроэнергии. 2. Кронштейн изготовлен из алюминиевого сплава для обеспечения пожаробезопасности. 3. Легко устанавливается без тяжелого оборудования; безопасен и удобен в обслуживании. |
|
|
Установка |
Поверхность воды |
|
Высота поверхностной волны |
≤0,5м |
|
Скорость поверхностного потока |
≤0,5м/с |
|
Ветровая нагрузка |
≤36м/с |
|
Снеговая нагрузка |
≤0,45 кН/м² |
|
Угол наклона |
0~25° |
|
Стандарты |
GB50009-2012, EN1990: 2002, ASE7-05, AS/NZS1170, JIS C8955: 2017 |
|
Материал |
HDPE, анодированный алюминий AL6005-T5, нержавеющая сталь SUS304 |
|
Гарантия |
10 Лет гарантии |
Функции:
1. Простота монтажа: каждый ряд модулей можно соединить в несколько рядов (от 2 до 5 рядов), что удобно при монтаже.
2. Более низкая цена: благодаря характеристикам непрерывного ряда уменьшается количество плавающих тел, и соответственно снижается стоимость.
SolFirsTech-FLM-TGW02 рекомендуется устанавливать в условиях ограниченной акватории, небольшой ветровой нагрузки и соответствующих климатических условий для экономии средств.
Преимущества
Плавающая фотоэлектрическая система на воде отличается от проектов по производству фотоэлектрической энергии на земле и крыше.
С сокращением использования земельных ресурсов, земли, доступной для строительства фотоэлектрических электростанций, в будущем будет становиться все меньше. В то же время преимущества плавучих фотоэлектрических систем на воде постепенно привлекают внимание фотоэлектрической промышленности.
Плавающие продукты, разработанные SolFirsTech, обладают следующими преимуществами с точки зрения развития рынка:
1. Экономия земельных ресурсов, уменьшение воздействия на водную экологическую среду.
2. Покрытие фотоэлектрических модулей может уменьшить испарение и размножение водорослей.
3. Удобство эксплуатации и обслуживания, фотоэлектрическая электростанция построена на воде, что позволяет снизить загрязнение компонентов пылью и облегчить очистку компонентов.
4. Экономия средств.
5. Материалы подлежат вторичной переработке, легко разбираются и собираются.
6. Отсутствие загрязнения водных источников, питьевая вода, пригодная для пищевых целей, и пресные природные водные ресурсы.

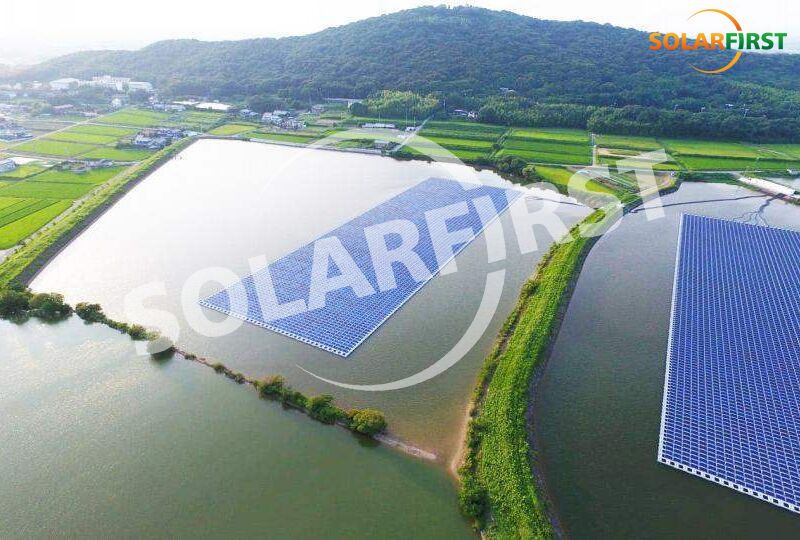

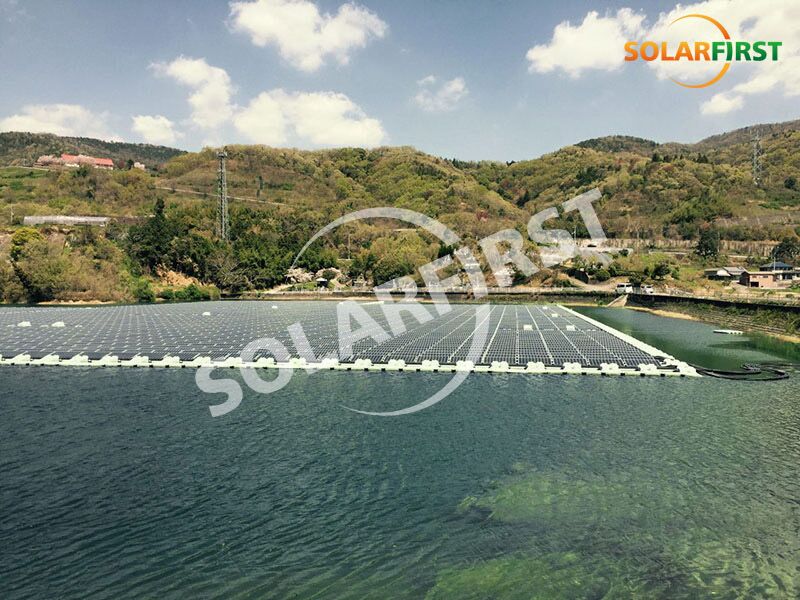

Ссылка на проект
Плавающая фотоэлектрическая система на воде отличается от проектов по производству фотоэлектрической энергии на земле и крыше. С сокращением использования земельных ресурсов, земли, доступной для строительства фотоэлектрических электростанций, в будущем будет становиться все меньше. В то же время преимущества плавучих фотоэлектрических систем на воде постепенно привлекают внимание фотоэлектрической промышленности.
