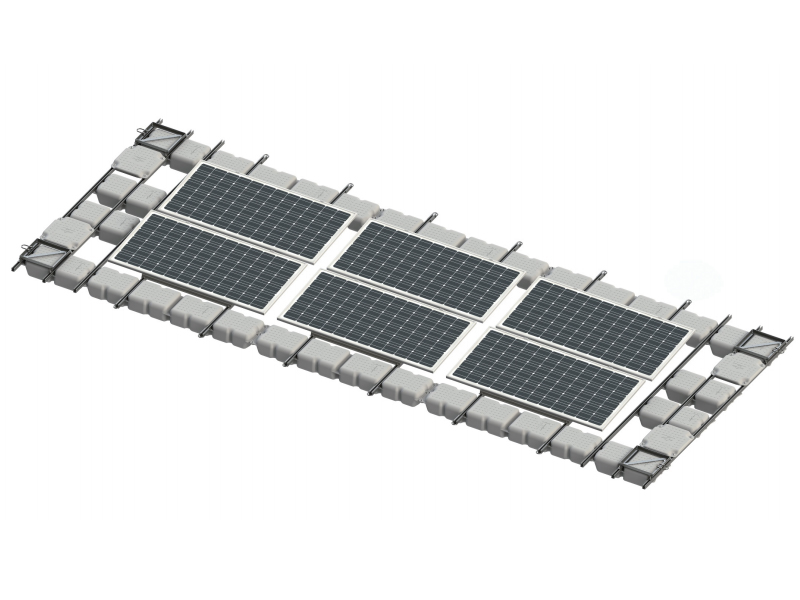

Плавающая система крепления

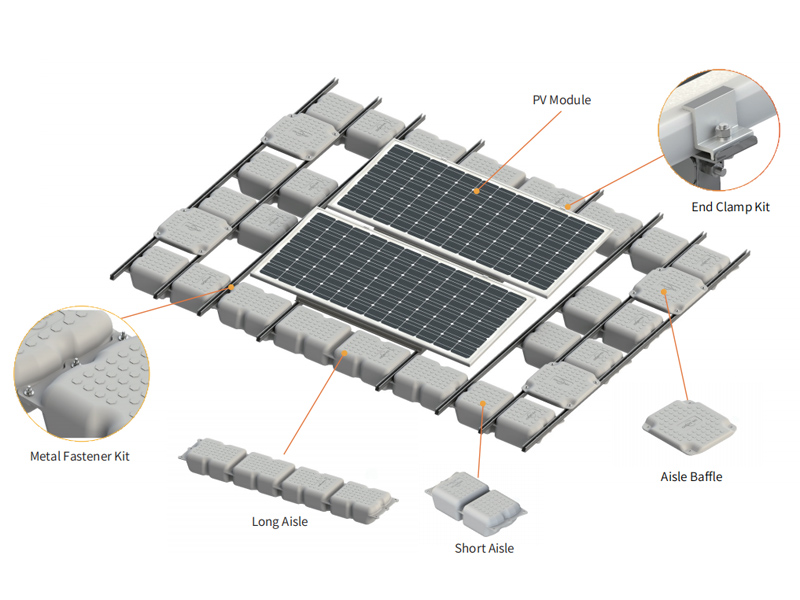

Структура

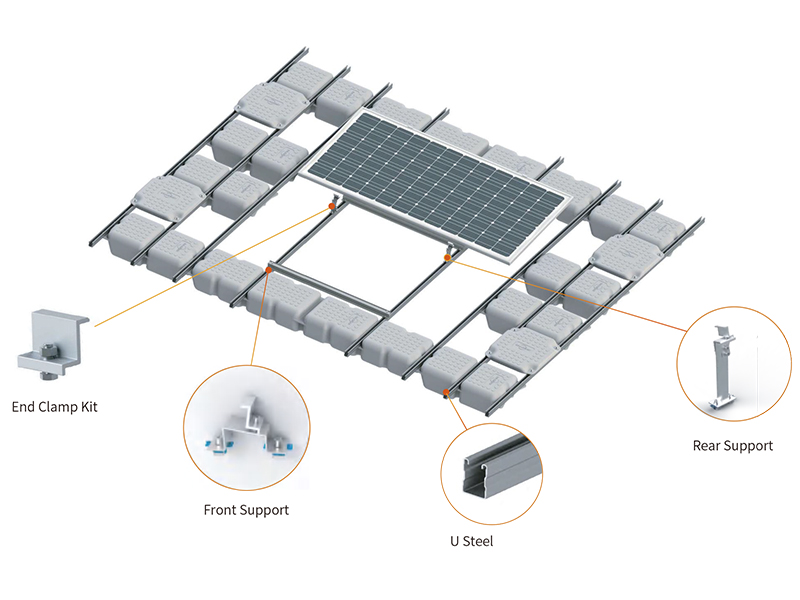

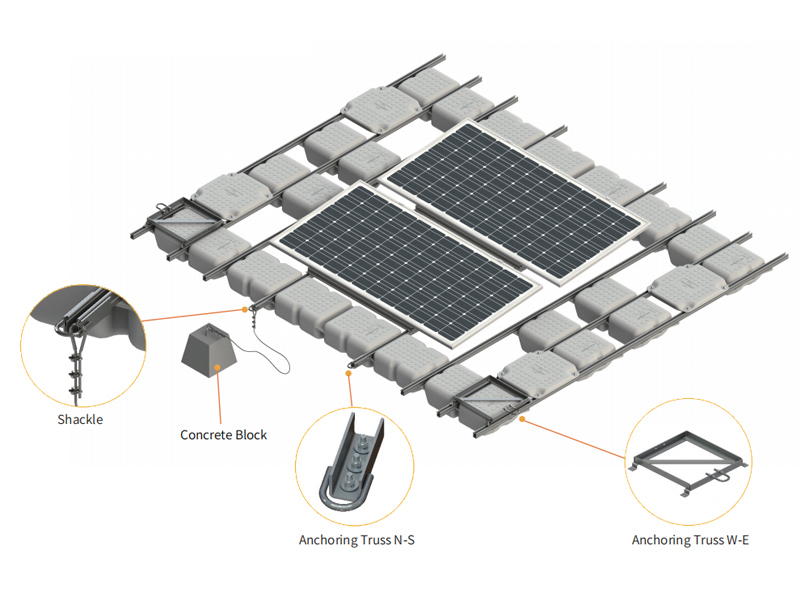

Система крепления

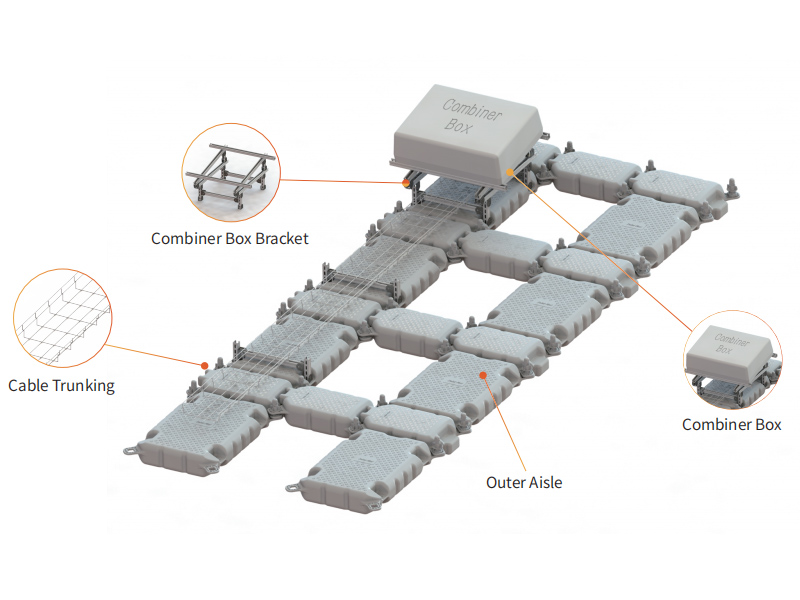

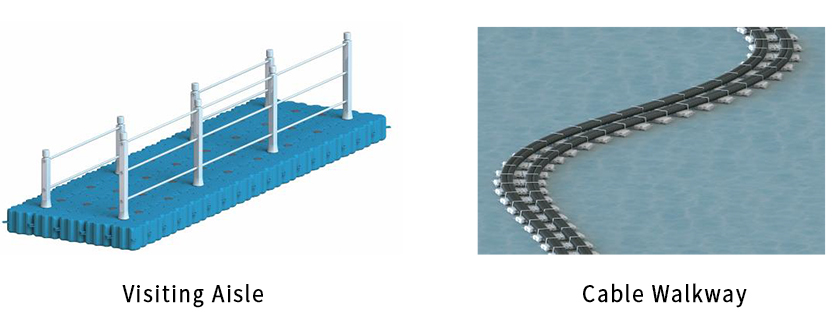

Кронштейн распределительной коробки, кабельный желоб, проход

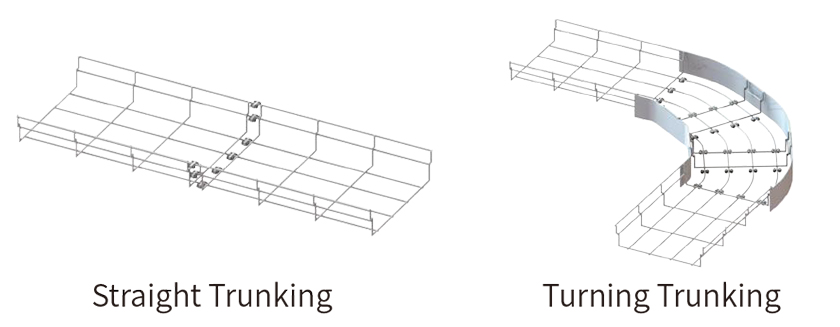

Типы кабельных каналов
Технические подробности
Описание конструкции: 1. Уменьшение испарения воды и использование охлаждающего эффекта воды для увеличения выработки электроэнергии.
2.
Кронштейн изготовлен из алюминиевого сплава для обеспечения пожаробезопасности.
3.
Легко устанавливается без тяжелого оборудования; безопасен и удобен в обслуживании.
Установка
Поверхность воды
Высота поверхностной волны
≤0,5м
Скорость поверхностного потока
≤0,5м/с
Ветровая нагрузка
≤36м/с
Снеговая нагрузка
≤0,45 кН/м²
Угол наклона
0~25°
Стандарты
GB50009-2012, EN1990: 2002, ASE7-05, AS/NZS1170, JIS C8955: 2017
Материал
HDPE, анодированный алюминий AL6005-T5, нержавеющая сталь SUS304
Гарантия
10
Лет гарантии
Ссылка на проект
Плавающая фотоэлектрическая система на воде отличается от проектов по производству фотоэлектрической энергии на земле и крыше. С сокращением использования земельных ресурсов, земли, доступной для строительства фотоэлектрических электростанций, в будущем будет становиться все меньше. В то же время преимущества плавучих фотоэлектрических систем на воде постепенно привлекают внимание фотоэлектрической промышленности.
Эта серия продукции представляет собой монтажные решения для установки солнечных фотоэлектрических модулей, инверторов, распределительных коробок, трансформаторов, кабелей на воде, например, на плотинах, озерах, прудах, водохранилищах и в зонах оседания грунта при добыче угля.
Лучшая конфигурация, быстрая установка, SolFirsTech PV Система крепления с балластом за счет добавления балластов обеспечивается герметичность системы, отсутствие проблем с утечками и экономия затрат на рабочую силу.
Введение: SolFirsTechPVROOF — это серия стальных водонепроницаемых ангаров, которые объединяют строительную конструкцию и генерацию электроэнергии, а также обеспечивают функции защиты от ветра, снега, водонепроницаемости, светопропускания. Эта серия имеет компактную структуру, великолепный внешний вид и высокую приспособляемость к большинству площадок. Водонепроницаемая конструкция + солнечная фотоэлектрическая система ， Экологичная замена традиционному световому люку.
Характеристики ·Стабильная и надежная гибридная система «Ветро-солнечная» ·Экономически эффективно ·Гибкое развертывание ·Многочисленные области применения ·Низкие затраты на обслуживание ·Высокий уровень системной интеграции, небольшая площадь земли Приложение ·Демонстрация научного исследования ·Базовая станция связи ·Бытовое электроснабжение ·Гидрологический мониторинг ·Профилактика лесных пожаров ·Пограничный пост ·Электроснабжение острова Параметры системы Мощность солнечных панелей 200 Вт 250 Вт 250 Вт Количество солнечных панелей 2 ПКС 4 шт. 6 шт. Ветровая турбина с горизонтальной осью 1КВт 2КВт 3КВт Фотоэлектрический кабель постоянного тока 1 НАБОР Разъем MC4 1 НАБОР Гибридный контроллер ветро-солнечного электропитания 1КВт 2КВт 3КВт Литиевая батарея/Свинцово-кислотная батарея (Gel) 24В 48В Емкость аккумулятора 200Ач 200Ач 300Ач Напряжение на входе переменного тока инвертора 170-275В Частота входного переменного тока инвертора 45-65Гц Номинальная выходная мощность инвертора вне сети 1КВт 2КВт 3КВт Максимальная выходная мощность на стороне, не подключенной к сети 1.2 кВА,30S 2. 4 кВА, 30S 3. 6 кВА, 30S Номинальное выходное напряжение на стороне, не подключенной к сети 1/Н/З, 220В Номинальная выходная частота на стороне, не подключенной к сети 50 Гц Время переключения
Алюминиевые L-образные ножки используются для системы крепления на крыше, соединяют рельсы и солнечную панель. Размер может быть настроен.
Особенности и характеристики Высокая адаптивность Адаптируемость к перепадам уклонов на неровной местности в направлении NS до 15% Меньше ворса с Конструкция модуля 2P позволяет экономить свайные фундаменты (до 140 шт./МВт) и значительно снизить стоимость Совместимость Совместимость с солнечными модулями с ячейками 182/210 мм Доступность Отсутствие препятствий среди независимых трекеров, простота строительства и обслуживания Надежность Независимая система управления помогает контролировать работу, вовремя находить точки отказа и снижать потери выходной мощности. Умное отслеживание Грамотно и своевременно регулируйте угол наклона в соответствии с данными о рельефе местности и погоде, чтобы увеличить выходную мощность. Разумный дизайн Устойчивость обеспечивается за счет эксклюзивной конструкции и строгих испытаний в аэродинамической трубе. Структура трекера Технология отслеживания Горизонтальный одноосевой трекер Напряжение системы 1000В/1500В Диапазон отслеживания ±45°/±60° Рабочая скорость ветра 18 м/с (настраиваемая) Макс. скорость ветра 35 м/с (ASCE 7-10) Модулей на трекер ≤60 модулей (настраиваемые) Основные материалы Горячеоцинкованная сталь Q235B/Q355B с покрытием Zn-Al-Mg Средняя толщина покрытия ≥65 микрон Система привода Поворотный привод Тип фундамента PHC / Монолитная свая / Стальная свая Система управления Система управления МК Режим отслеживания Замкнутый цикл контроля времени + GPS Точность отслеживания
Кронштейн для наклонной черепичной крыши SolFirsTech для солнечных панелей подходит для установки каркасных и бескаркасных модулей вровень с наклонной крышей. Профессиональный дизайн делает установку более простой и быстрой. Детали высокой предварительной сборки и индивидуальное решение для экономии времени и денег на установку.
Серия кровельных зажимов SolFirsTech-RC Размеры (мм) А Б С(° ） SolFirsTech-RC-15 76 21(Р) 112 SolFirsTech-RC-16 76 21(Р) 112 Технические подробности Установка Металлическая Крыша Ветровая нагрузка до 60м/с Снеговая нагрузка 1,4 кН/м² Угол наклона Параллельно поверхности крыши Стандарты GB50009-2012, EN1990:2002, ASE7-05, AS/NZS1170, JIS C8955:2017, GB50429-2007 Материал Анодированный алюминий AL 6005-T5, нержавеющая сталь SUS304 Гарантия 10 Лет гарантии
Тонкопленочные зажимы для солнечных панелей, размер 80 мм, 120 мм, 150 мм. Применение для модуля Тонкопленочный безрамный солнечный модуль толщиной 6-9 мм.
Место установки Крыша Тип Регулируемый Размер Индивидуальный Цвет Природа Материал SUS304 Сертификация ISO9001 Гарантия Срок службы 10 лет и 20 лет
Работа с тонкопленочным солнечным модулем, стеклянным солнечным модулем, безрамным солнечным модулем Нет.q` Название продукта Картина SolFirsTech-BM-EC80 Комплект концевых зажимов для безрамного модуля SolFirsTech-BM-IC80 Комплект среднего зажима для безрамного модуля SolFirsTech-MC-HP12 Комплект среднего зажима SolFirsTech-MC-HP18 Комплект концевого зажима SolFirsTech-MC-SolFirsTech71 Комплект концевого зажима SolFirsTech-MCSolFirsTech70 Комплект среднего зажима SolFirsTech-EC-F35-50 Комплект регулируемых концевых зажимов
